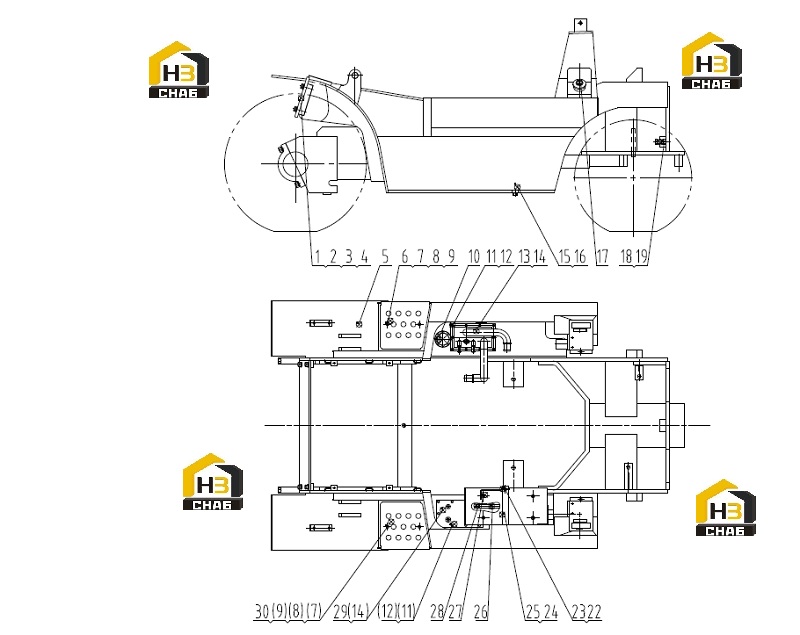

Сборка рамы 43c0620 001

← Колесо заднее в сборе 43k2156 000 Крышка топливного бака в сборе 21c0255 001 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BEAM

Каталожный номер:32L2008

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0009

Комплект:4

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0013

Комплект:4

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:00B0232

Комплект:4

Примечание:

№ на схеме:5

Наименование:FRAME

Каталожный номер:30D0405

Комплект:1

Примечание:

№ на схеме:6

Наименование:RIGHT PEDAL

Каталожный номер:27H2031

Комплект:1

Примечание:

№ на схеме:7

Наименование:BOLT

Каталожный номер:00B0075

Комплект:2

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0006

Комплект:2

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:06B0005

Комплект:2

Примечание:

№ на схеме:10

Наименование:TANK COVER

Каталожный номер:16K2005

Комплект:1

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:00B0022

Комплект:20

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0003

Комплект:20

Примечание:

№ на схеме:13

Наименование:COVER AS

Каталожный номер:21C0255

Комплект:1

Примечание:

№ на схеме:14

Наименование:GASKET

Каталожный номер:56H2021

Комплект:2

Примечание:

№ на схеме:15

Наименование:WASHER

Каталожный номер:06B0053

Комплект:2

Примечание:

№ на схеме:16

Наименование:PLUG

Каталожный номер:03B0705

Комплект:2

Примечание:

№ на схеме:17

Наименование:CAP

Каталожный номер:16K2007

Комплект:1

Примечание:

№ на схеме:18

Наименование:NUT

Каталожный номер:03B0095

Комплект:2

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:00B0247

Комплект:2

Примечание:

№ на схеме:22

Наименование:BUTTERFLY NUT

Каталожный номер:03B0233

Комплект:1

Примечание:

№ на схеме:23

Наименование:ROD

Каталожный номер:01J2003

Комплект:1

Примечание:

№ на схеме:24

Наименование:RUBBER PAD

Каталожный номер:82H2023

Комплект:1

Примечание:

№ на схеме:25

Наименование:CLAMP

Каталожный номер:21H2066

Комплект:1

Примечание:

№ на схеме:26

Наименование:HOSE

Каталожный номер:11J2031

Комплект:1

Примечание:

№ на схеме:27

Наименование:SCREW

Каталожный номер:04B0328

Комплект:4

Примечание:

№ на схеме:28

Наименование:CLAMP

Каталожный номер:15J2002

Комплект:2

Примечание:

№ на схеме:29

Наименование:TANK COVER

Каталожный номер:16K2004

Комплект:1

Примечание:

№ на схеме:30

Наименование:LEFT PEDAL

Каталожный номер:27H2030

Комплект:1

Примечание:
