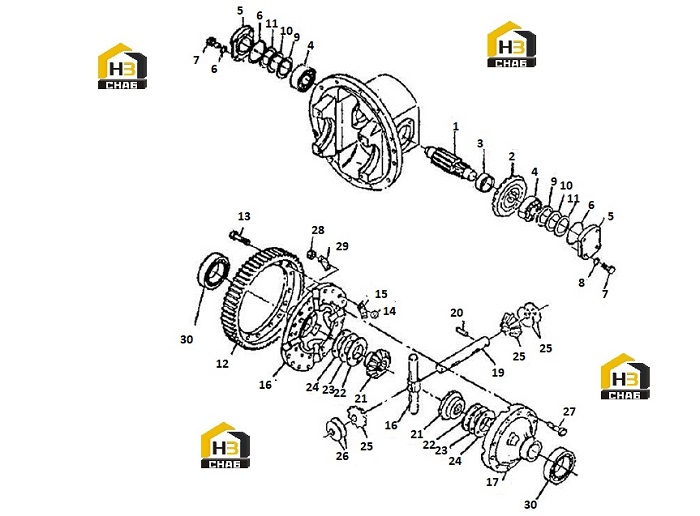

Редуктор и дифференциал yqx30

← Клапан микродействующего действия yqx30-5000 000 Корпус насоса yqx30-3000 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SHAFT

Каталожный номер:YQX30-0018

Комплект:1

Примечание:

№ на схеме:2

Наименование:GEAR

Каталожный номер:YQX30-0020

Комплект:1

Примечание:

№ на схеме:3

Наименование:BUSHING

Каталожный номер:YQX30-0019

Комплект:1

Примечание:

№ на схеме:4

Наименование:BEARING

Каталожный номер:GB/T297-94

Комплект:2

Примечание:32208

№ на схеме:5

Наименование:BEARING COVER

Каталожный номер:YQX30-0021

Комплект:2

Примечание:

№ на схеме:6

Наименование:"O" RING

Каталожный номер:12B0149

Комплект:2

Примечание:

№ на схеме:7

Наименование:BOLT

Каталожный номер:00B0012

Комплект:8

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0002

Комплект:8

Примечание:

№ на схеме:13

Наименование:BOLT

Каталожный номер:YQX30-2002

Комплект:16

Примечание:

№ на схеме:15

Наименование:LOCK PLATE

Каталожный номер:YQX30-2001

Комплект:8

Примечание:A

№ на схеме:16

Наименование:RIGHT DIFF HOUSING

Каталожный номер:YQX30-2101

Комплект:1

Примечание:

№ на схеме:17

Наименование:LEFT DIFF HOUSING

Каталожный номер:YQX30-2102

Комплект:1

Примечание:

№ на схеме:18

Наименование:GEAR SHAFT

Каталожный номер:YQX30-2008

Комплект:1

Примечание:(I)

№ на схеме:19

Наименование:GEAR SHAFT

Каталожный номер:YQX30-2005

Комплект:1

Примечание:(II)

№ на схеме:20

Наименование:PIN

Каталожный номер:GB119-86

Комплект:1

Примечание:B6×30

№ на схеме:21

Наименование:HALF SHAFT GEAR

Каталожный номер:YQX30-2009

Комплект:2

Примечание:

№ на схеме:24

Наименование:WASHER

Каталожный номер:YQX30-2007

Комплект:2

Примечание:2.2

№ на схеме:25

Наименование:PLANETARY GEAR

Каталожный номер:YQX30-2006

Комплект:4

Примечание:

№ на схеме:26

Наименование:GASKET

Каталожный номер:YQX30-2004

Комплект:4

Примечание:

№ на схеме:27

Наименование:BOLT

Каталожный номер:YQX30-2104

Комплект:12

Примечание:

№ на схеме:28

Наименование:NUT

Каталожный номер:GB6176-86

Комплект:12

Примечание:M10×1.25-12

№ на схеме:29

Наименование:SPACER

Каталожный номер:YQX30-2103

Комплект:6

Примечание:

№ на схеме:30

Наименование:BEARING

Каталожный номер:GB/T276-94

Комплект:2

Примечание:6005
