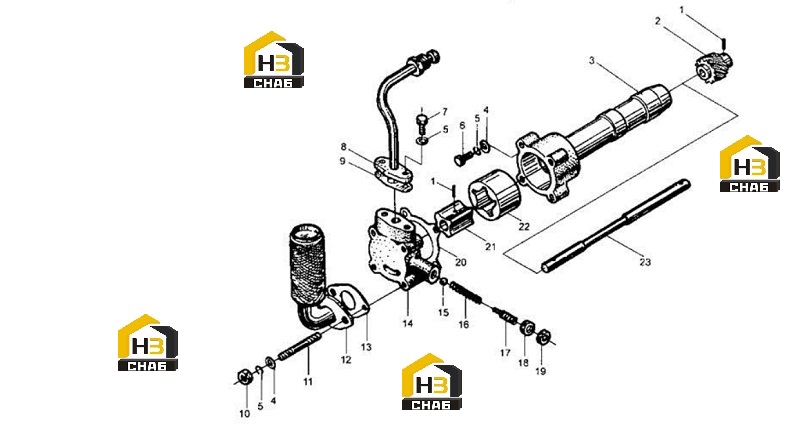

Насос масляный и трубки 40k2091 (h) 000

← Крышка головки блока цилиндров в сборе 40k2091 (g) 000 Насос охлаждающей воды и вентилятор 40k2091 (i) 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PIN

Каталожный номер:490B-31203

Комплект:2

Примечание:

№ на схеме:2

Наименование:DRIVING GEAR

Каталожный номер:490B-31001

Комплект:1

Примечание:

№ на схеме:3

Наименование:PUMP HOUSING

Каталожный номер:490B-31004

Комплект:1

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0005

Комплект:5

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0006

Комплект:5

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:00B0020

Комплект:1

Примечание:

№ на схеме:7

Наименование:BOLT

Каталожный номер:00B0075

Комплект:2

Примечание:

№ на схеме:8

Наименование:PIPING ASS‘Y

Каталожный номер:490B-33000

Комплект:1

Примечание:

№ на схеме:9

Наименование:GASKET

Каталожный номер:490B-33005

Комплект:1

Примечание:

№ на схеме:10

Наименование:NUT

Каталожный номер:03B0021

Комплект:2

Примечание:

№ на схеме:11

Наименование:STUD

Каталожный номер:GB/T5782-2000

Комплект:4

Примечание:M12X32

№ на схеме:12

Наименование:FILTER

Каталожный номер:490B-311002

Комплект:1

Примечание:

№ на схеме:13

Наименование:OIL FILTER

Каталожный номер:490B-31006

Комплект:1

Примечание:

№ на схеме:14

Наименование:PUMP COVER

Каталожный номер:490B-31005

Комплект:1

Примечание:

№ на схеме:15

Наименование:STEEL BALL

Каталожный номер:GB/T308-1989

Комплект:1

Примечание:10

№ на схеме:16

Наименование:SPRING

Каталожный номер:490B-31003

Комплект:1

Примечание:

№ на схеме:17

Наименование:SCREW

Каталожный номер:490B-31002

Комплект:1

Примечание:

№ на схеме:18

Наименование:NUT

Каталожный номер:GB/T6171-2000

Комплект:1

Примечание:M8X1

№ на схеме:19

Наименование:NUT

Каталожный номер:GB/T6173-2000

Комплект:1

Примечание:M14 X1.5

№ на схеме:20

Наименование:PUMP CASKET

Каталожный номер:490B-31007

Комплект:1

Примечание:

№ на схеме:21

Наименование:INNER ROTOR

Каталожный номер:490B-31202

Комплект:1

Примечание:

№ на схеме:22

Наименование:OUTER ROTOR

Каталожный номер:490B-31008

Комплект:1

Примечание:

№ на схеме:23

Наименование:PUMP SHAFT

Каталожный номер:490B-31201

Комплект:1

Примечание:
