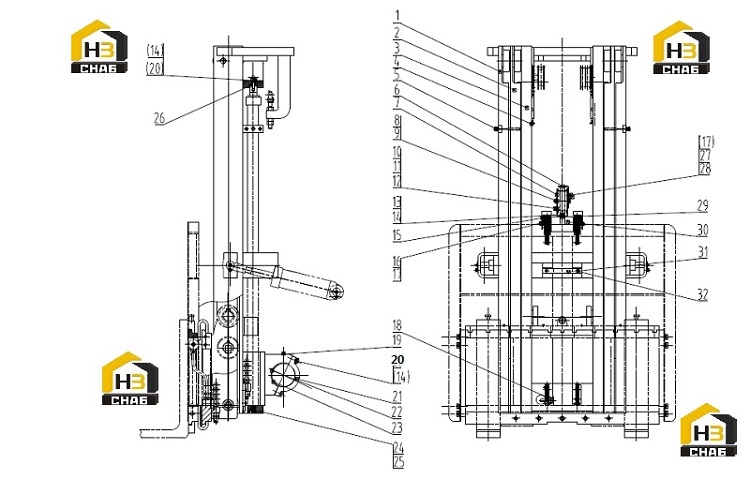

Мачта погрузчиков 32e0545 003

← Узел цепной 99c0203 000 Мачта внешняя 34c0950 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:OUTER MAST

Каталожный номер:34C0950

Комплект:1

Примечание:

№ на схеме:2

Наименование:MIDDLE MAST AS

Каталожный номер:34C0949

Комплект:1

Примечание:

№ на схеме:3

Наименование:INNER MAST

Каталожный номер:34C0946

Комплект:1

Примечание:

№ на схеме:4

Наименование:CHAIN

Каталожный номер:99C0203

Комплект:2

Примечание:

№ на схеме:5

Наименование:CYLINDER SEAT

Каталожный номер:43K2012

Комплект:2

Примечание:

№ на схеме:6

Наименование:PLATE

Каталожный номер:21A3607

Комплект:1

Примечание:

№ на схеме:7

Наименование:BRACKET

Каталожный номер:21A3606

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHAFT

Каталожный номер:60A1184

Комплект:1

Примечание:

№ на схеме:9

Наименование:SNAP RING

Каталожный номер:07B0070

Комплект:1

Примечание:

№ на схеме:10

Наименование:PULLEY

Каталожный номер:47A0077

Комплект:1

Примечание:

№ на схеме:11

Наименование:BALL BEARING

Каталожный номер:21B0009

Комплект:2

Примечание:6204

№ на схеме:12

Наименование:RETAINER

Каталожный номер:07B0049

Комплект:1

Примечание:

№ на схеме:13

Наименование:BOLT

Каталожный номер:00B0626

Комплект:1

Примечание:

№ на схеме:14

Наименование:WASHER

Каталожный номер:06B0015

Комплект:7

Примечание:

№ на схеме:15

Наименование:PLATE

Каталожный номер:21A3605

Комплект:2

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:00B0007

Комплект:5

Примечание:

№ на схеме:17

Наименование:WASHER

Каталожный номер:06B0006

Комплект:6

Примечание:

№ на схеме:18

Наименование:CHAIN AS

Каталожный номер:43C0556

Комплект:2

Примечание:

№ на схеме:19

Наименование:GREASE FITTING

Каталожный номер:10B0014

Комплект:2

Примечание:

№ на схеме:20

Наименование:BOLT

Каталожный номер:01B0524

Комплект:6

Примечание:

№ на схеме:21

Наименование:CAP

Каталожный номер:54H2002

Комплект:2

Примечание:

№ на схеме:22

Наименование:SCREW

Каталожный номер:04B0074

Комплект:2

Примечание:

№ на схеме:23

Наименование:BUSHING

Каталожный номер:26J2008

Комплект:2

Примечание:

№ на схеме:24

Наименование:WASHER

Каталожный номер:06B0008

Комплект:4

Примечание:

№ на схеме:25

Наименование:BOLT

Каталожный номер:00B0449

Комплект:2

Примечание:

№ на схеме:26

Наименование:SPACER

Каталожный номер:57H2002

Комплект:2

Примечание:

№ на схеме:27

Наименование:BOLT

Каталожный номер:00B0162

Комплект:1

Примечание:

№ на схеме:28

Наименование:WASHER

Каталожный номер:06B0005

Комплект:1

Примечание:

№ на схеме:29

Наименование:PIN

Каталожный номер:08B0073

Комплект:1

Примечание:

№ на схеме:30

Наименование:WHEEL CARRIER

Каталожный номер:34C0945

Комплект:1

Примечание:

№ на схеме:31

Наименование:FIXED RING

Каталожный номер:21A3610

Комплект:1

Примечание:

№ на схеме:32

Наименование:BOLT

Каталожный номер:00B0011

Комплект:2

Примечание:
