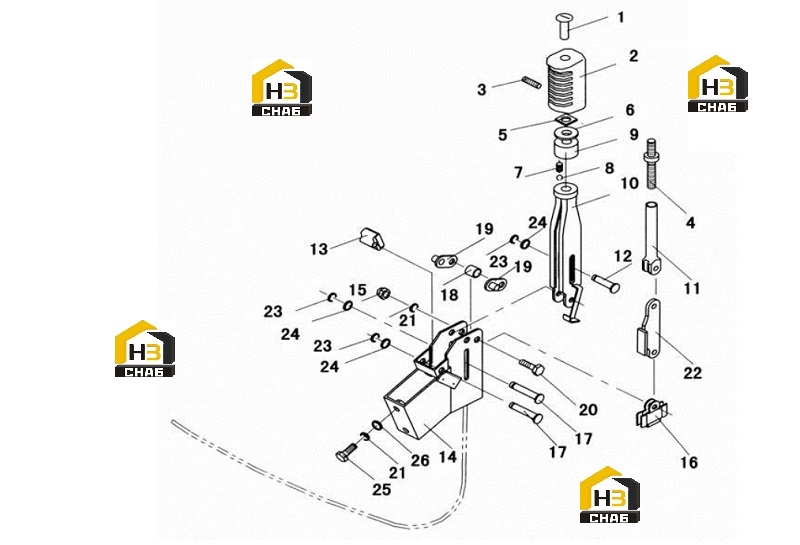

Комплектующие стояночного тормоза 13k2021 001

← Тормоз стояночный в сборе 21e0049 002 Узел тормозов 20e0207 001 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AJUSTING HANDLE

Каталожный номер:THN-111

Комплект:1

Примечание:

№ на схеме:2

Наименование:KNOB

Каталожный номер:THN-110

Комплект:1

Примечание:8

№ на схеме:3

Наименование:SCREW

Каталожный номер:GB80-85

Комплект:1

Примечание:M6×6

№ на схеме:4

Наименование:SCREW ROD

Каталожный номер:THN-550

Комплект:1

Примечание:M8×20

№ на схеме:5

Наименование:NUT

Каталожный номер:GB39-88

Комплект:1

Примечание:M8

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0086

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPRING

Каталожный номер:THN-200

Комплект:1

Примечание:1×1.5×10.8

№ на схеме:8

Наименование:STEEL BALL

Каталожный номер:GB308-64

Комплект:1

Примечание:Φ6

№ на схеме:9

Наименование:HOLDER

Каталожный номер:THN-101

Комплект:1

Примечание:

№ на схеме:10

Наименование:HANDLE

Каталожный номер:THN-060

Комплект:1

Примечание:

№ на схеме:11

Наименование:LINK

Каталожный номер:THN-600

Комплект:1

Примечание:

№ на схеме:12

Наименование:PIN

Каталожный номер:08B0051

Комплект:1

Примечание:D8×35

№ на схеме:13

Наименование:BLOCK

Каталожный номер:THN-098A

Комплект:1

Примечание:

№ на схеме:14

Наименование:BRACKET

Каталожный номер:THN-050

Комплект:1

Примечание:

№ на схеме:15

Наименование:NUT

Каталожный номер:GB802-88

Комплект:1

Примечание:M10

№ на схеме:16

Наименование:BRACKET

Каталожный номер:21235-52171G

Комплект:1

Примечание:

№ на схеме:17

Наименование:PIN

Каталожный номер:08B0192

Комплект:1

Примечание:D8×45

№ на схеме:18

Наименование:WASHER

Каталожный номер:25785-52261

Комплект:1

Примечание:

№ на схеме:19

Наименование:SUPPORT AS

Каталожный номер:THN-40-00

Комплект:2

Примечание:

№ на схеме:20

Наименование:BOLT

Каталожный номер:00B0048

Комплект:1

Примечание:

№ на схеме:21

Наименование:WASHER

Каталожный номер:06B0002

Комплект:3

Примечание:

№ на схеме:22

Наименование:PLATE AS

Каталожный номер:THN-900-00

Комплект:1

Примечание:

№ на схеме:23

Наименование:WASHER

Каталожный номер:GB896-86

Комплект:3

Примечание:8

№ на схеме:24

Наименование:WASHER

Каталожный номер:06V0244

Комплект:6

Примечание:8

№ на схеме:25

Наименование:BOLT

Каталожный номер:00B0012

Комплект:2

Примечание:

№ на схеме:26

Наименование:WASHER

Каталожный номер:06B0001

Комплект:2

Примечание:
