Каркас защиты крыши 48c0622 003

Каркас защиты крыши 48c0622 003

← Защита крыши в сборе 48c0614 002 Тормоз стояночный в сборе 21e0049 002 →

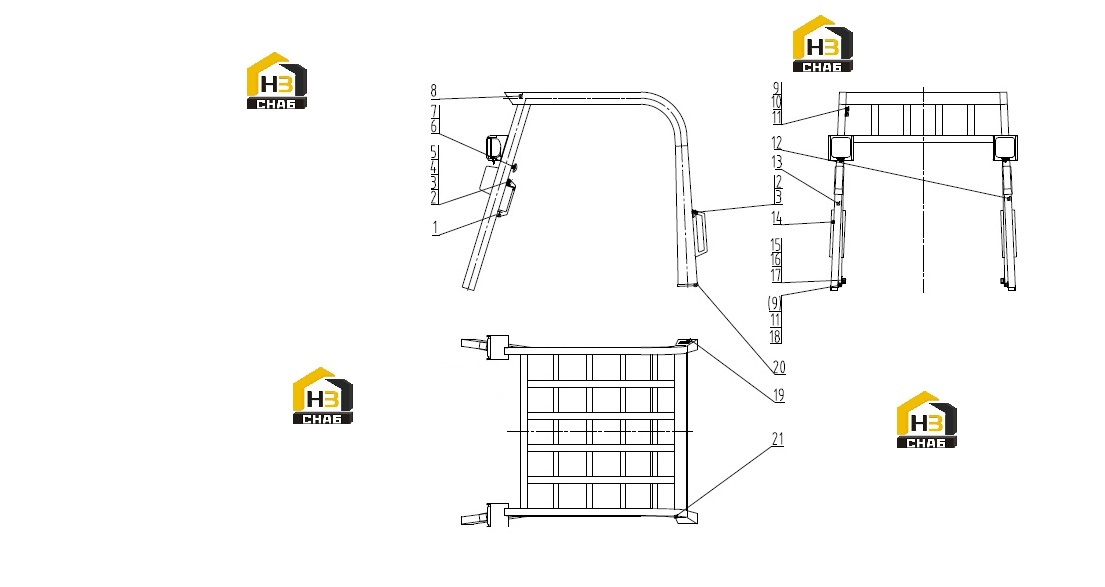

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:HANDRAIL
Каталожный номер:89A0193
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:WASHER
Каталожный номер:06B0003
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:SCREW
Каталожный номер:04B0106
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:06B0017
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:SCREW
Каталожный номер:04B0006
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:WASHER
Каталожный номер:06B0006
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:REARVIEW MIRROR
Каталожный номер:87H2021
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:OVERHEAD GUARD
Каталожный номер:23D1214
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:BOLT
Каталожный номер:00B0017
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:06B0007
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:06B0008
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:POLE
Каталожный номер:34L2007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:POLE
Каталожный номер:34L2008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:BRACKET
Каталожный номер:20H2031
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:WASHER
Каталожный номер:06B0087
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:WASHER
Каталожный номер:06B0015
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:BOLT
Каталожный номер:00B0093
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:WASHER
Каталожный номер:06B0059
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:SHUTTER
Каталожный номер:86H2006
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:CUSHION
Каталожный номер:84A0976
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:COVER
Каталожный номер:83A0697
Комплект:1
Примечание:
