Капот в сборе 48c0589 003

Капот в сборе 48c0589 003

← Крышка в сборе 48c0809 000 Кресло водительское 47k2005 001 →

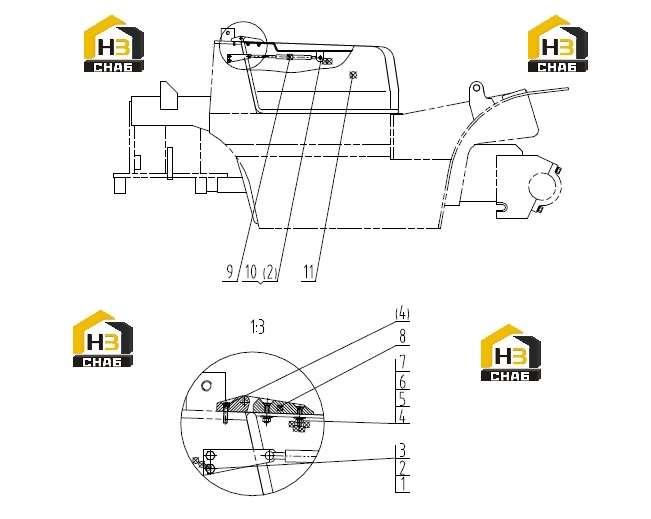

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BOLT
Каталожный номер:00B0075
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:WASHER
Каталожный номер:06B0006
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:BRACKET
Каталожный номер:12H2041
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:SCREW
Каталожный номер:04B0075
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:NUT
Каталожный номер:03B0036
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:WASHER
Каталожный номер:06B0003
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:WASHER
Каталожный номер:06B0062
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:HINGE
Каталожный номер:25K2002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:AIR SPRING
Каталожный номер:23K2013
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:NUT
Каталожный номер:03B0021
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:ENGINE HOOD
Каталожный номер:48K2004
Комплект:1
Примечание:
