Зажим для трубы 09c1125 001 00

Зажим для трубы 09c1125 001 00

← Узел трубопроводный рабочего устройства 11y0043 003 06 Зажим для трубы 09c1126 001 00 →

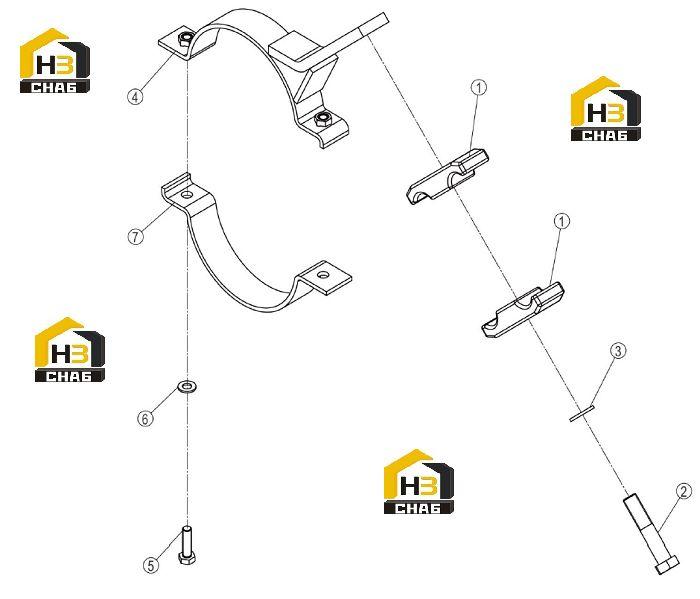

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:CLAMP
Каталожный номер:72A2902
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:BOLT
Каталожный номер:01B0491
Комплект:1
Примечание:M16×80-10.9-DK
0 ₽
шт
№ на схеме:3
Наименование:WASHER
Каталожный номер:06B0798
Комплект:1
Примечание:16-300HV-DK
0 ₽
шт
№ на схеме:4
Наименование:CLAMP
Каталожный номер:17D0634
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:BOLT
Каталожный номер:00B0458
Комплект:2
Примечание:M10×35-10.9-DK
0 ₽
шт
№ на схеме:6
Наименование:WASHER
Каталожный номер:06B0472
Комплект:2
Примечание:10-300HV-DK
0 ₽
шт
№ на схеме:7
Наименование:CLAMP
Каталожный номер:21A3398
Комплект:1
Примечание:
