Узел трубопроводный рабочего устройства 11y0043 003 05

← Узел трубопроводный рабочего устройства 11y0043 003 04 Узел трубопроводный рабочего устройства 11y0043 003 06 →

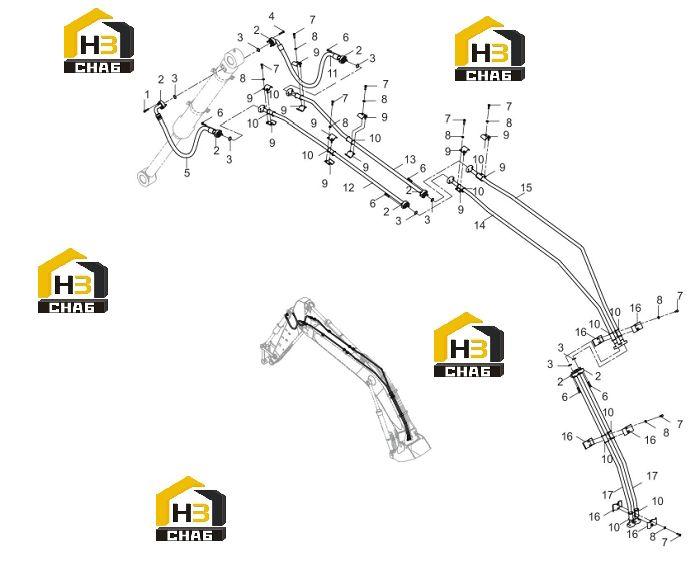

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SCREW

Каталожный номер:04B0671

Комплект:12

Примечание:M12×50-10.9-DK 11Y0043_04B0671_04B 0757

№ на схеме:2

Наименование:SPLIT FLANGE

Каталожный номер:04A0268

Комплект:11

Примечание:

№ на схеме:3

Наименование:O-RING

Каталожный номер:12B0445

Комплект:8

Примечание:32.92×3.53

№ на схеме:4

Наименование:SCREW

Каталожный номер:04B0672

Комплект:4

Примечание:M12×55-10.9-DK

№ на схеме:5

Наименование:HOSE AS

Каталожный номер:07C3495

Комплект:1

Примечание:

№ на схеме:6

Наименование:SCREW

Каталожный номер:04B0748

Комплект:64

Примечание:M12×45-10.9-DK

№ на схеме:7

Наименование:BOLT

Каталожный номер:00B0429

Комплект:24

Примечание:M12×40-10.9-DK

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0668

Комплект:26

Примечание:12-300HV-DK

№ на схеме:9

Наименование:CLAMP

Каталожный номер:22A2562

Комплект:14

Примечание:

№ на схеме:10

Наименование:BOOT

Каталожный номер:83A0702

Комплект:15

Примечание:

№ на схеме:11

Наименование:HOSE AS

Каталожный номер:07C3496

Комплект:1

Примечание:

№ на схеме:12

Наименование:TUBE AS

Каталожный номер:10D8039

Комплект:1

Примечание:EC0000144607_15

№ на схеме:13

Наименование:TUBE AS

Каталожный номер:10D8040

Комплект:1

Примечание:EC0000144607_16

№ на схеме:14

Наименование:TUBE AS

Каталожный номер:09D0336

Комплект:1

Примечание:EC0000144607_13

№ на схеме:15

Наименование:TUBE AS

Каталожный номер:09D0338

Комплект:1

Примечание:EC0000144607_14

№ на схеме:16

Наименование:CLAMP

Каталожный номер:22A2604

Комплект:6

Примечание:

№ на схеме:17

Наименование:TUBE AS

Каталожный номер:09D0337

Комплект:2

Примечание:EC0000144607_17
