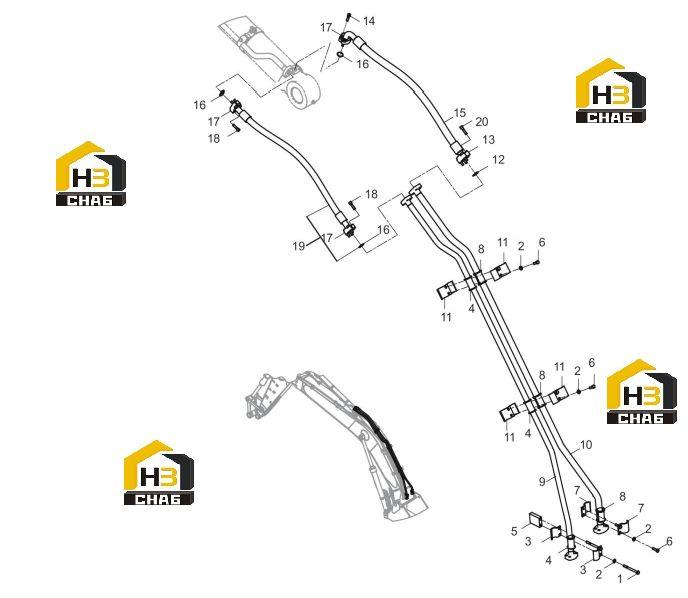

Узел трубопроводный рабочего устройства 11y0043 003 03

← Узел трубопроводный рабочего устройства 11y0043 003 02 Узел трубопроводный рабочего устройства 11y0043 003 04 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:01B1204

Комплект:4

Примечание:M12×130-10.9-DK

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0668

Комплект:26

Примечание:12-300HV-DK

№ на схеме:3

Наименование:CLAMP

Каталожный номер:22A2562

Комплект:14

Примечание:

№ на схеме:4

Наименование:BOOT

Каталожный номер:83A0702

Комплект:15

Примечание:

№ на схеме:5

Наименование:BLOCK

Каталожный номер:16A8070

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:00B0429

Комплект:24

Примечание:M12×40-10.9-DK

№ на схеме:7

Наименование:CLAMP

Каталожный номер:22A2847

Комплект:2

Примечание:

№ на схеме:8

Наименование:BOOT

Каталожный номер:83A0936

Комплект:3

Примечание:

№ на схеме:9

Наименование:TUBE AS

Каталожный номер:10D8030

Комплект:1

Примечание:EC0000144607_11

№ на схеме:10

Наименование:TUBE AS

Каталожный номер:10D8045

Комплект:1

Примечание:EC0000144607_12

№ на схеме:11

Наименование:CLAMP

Каталожный номер:22A2606

Комплект:4

Примечание:

№ на схеме:12

Наименование:O-RING

Каталожный номер:12B0821

Комплект:1

Примечание:37.69×3.53

№ на схеме:13

Наименование:PLATE

Каталожный номер:72A0465

Комплект:1

Примечание:

№ на схеме:14

Наименование:SCREW

Каталожный номер:04B0671

Комплект:12

Примечание:M12×50-10.9-DK 11Y0043_04B0671_04B 0757

№ на схеме:15

Наименование:HOSE AS

Каталожный номер:07C4991

Комплект:1

Примечание:11Y0043_07C1503_07C 4991

№ на схеме:16

Наименование:O-RING

Каталожный номер:12B0445

Комплект:8

Примечание:32.92×3.53

№ на схеме:17

Наименование:SPLIT FLANGE

Каталожный номер:04A0268

Комплект:11

Примечание:

№ на схеме:18

Наименование:SCREW

Каталожный номер:04B0748

Комплект:64

Примечание:M12×45-10.9-DK

№ на схеме:19

Наименование:HOSE AS

Каталожный номер:07C1504

Комплект:1

Примечание:

№ на схеме:20

Наименование:SCREW

Каталожный номер:04B0757

Комплект:4

Примечание:M14×45-10.9-DK 11Y0043_04B0671_04B 0757
