Узел трубопроводный рабочего устройства 11y0043 003 00

← Система гидравлическая 15y0474 000 00 Узел трубопроводный рабочего устройства 11y0043 003 01 →

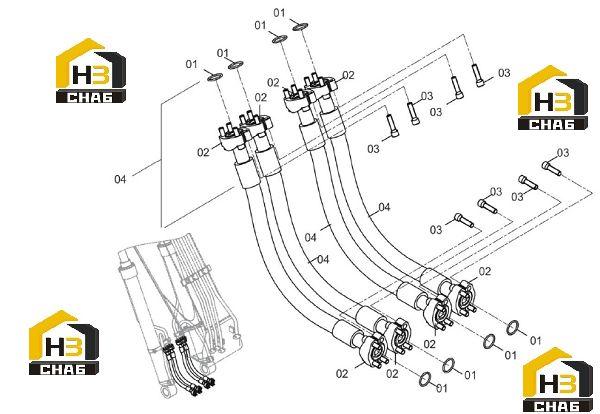

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-RING

Каталожный номер:12B0445

Комплект:8

Примечание:32.92×3.53

№ на схеме:2

Наименование:SPLIT FLANGE

Каталожный номер:04A0268

Комплект:11

Примечание:

№ на схеме:3

Наименование:SCREW

Каталожный номер:04B0748

Комплект:64

Примечание:M12×45-10.9-DK

№ на схеме:4

Наименование:HOSE AS

Каталожный номер:07C1536

Комплект:4

Примечание:
