Цилиндр ковша 10c1674 000 00

← Цилиндр штока ковша 10c1673 002 00 Цилиндр ковша 10c1808 000 00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

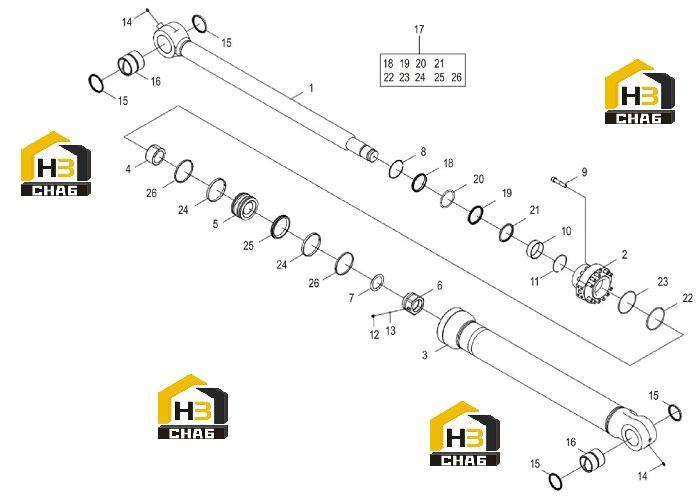

№ на схеме:1

Наименование:PISTON ROD

Каталожный номер:14D0481

Комплект:1

Примечание:

№ на схеме:2

Наименование:COVER

Каталожный номер:53A1918

Комплект:1

Примечание:

№ на схеме:3

Наименование:CYLINDER BODY

Каталожный номер:13D1149

Комплект:1

Примечание:

№ на схеме:4

Наименование:CUSHION COLLAR

Каталожный номер:-

Комплект:1

Примечание:D100

№ на схеме:5

Наименование:PISTON

Каталожный номер:50A0693

Комплект:1

Примечание:Φ140×Φ76.5×80

№ на схеме:6

Наименование:NUT

Каталожный номер:03B1534

Комплект:1

Примечание:M75X3

№ на схеме:7

Наименование:THRUST SHIM

Каталожный номер:56A2170

Комплект:1

Примечание:Φ107×Φ76.5×0.5

№ на схеме:8

Наименование:BACKUP RING

Каталожный номер:07B0493

Комплект:1

Примечание:D100/Φ119×2

№ на схеме:9

Наименование:HEX SCREW

Каталожный номер:04B0853

Комплект:12

Примечание:M18×90

№ на схеме:10

Наименование:BUSHING

Каталожный номер:-

Комплект:1

Примечание:MB 10035

№ на схеме:11

Наименование:BACKUP RING

Каталожный номер:76A0580

Комплект:1

Примечание:D100/Φ111×3.5

№ на схеме:12

Наименование:SCREW

Каталожный номер:04B0609

Комплект:1

Примечание:M14×14 KS0000131985_12

№ на схеме:13

Наименование:STEEL BALL

Каталожный номер:-

Комплект:1

Примечание:Φ8 KS0000131985_17

№ на схеме:14

Наименование:GREASE FITTING

Каталожный номер:10B0371

Комплект:2

Примечание:M10×1

№ на схеме:15

Наименование:DUST RING

Каталожный номер:13B0428

Комплект:4

Примечание:Φ90×Φ105×5

№ на схеме:16

Наименование:BUSHING

Каталожный номер:55A4817

Комплект:2

Примечание:Φ90×Φ105×106

№ на схеме:17

Наименование:SEAL KIT

Каталожный номер:88A1157

Комплект:1

Примечание:

№ на схеме:18

Наименование:DUST RING

Каталожный номер:13B1414

Комплект:1

Примечание:Φ100×Φ114×8/11.5

№ на схеме:19

Наименование:SEAL RING

Каталожный номер:13B0907

Комплект:1

Примечание:Φ100×Φ115×9

№ на схеме:20

Наименование:BACKUP RING

Каталожный номер:-

Комплект:1

Примечание:Φ100×Φ115×3

№ на схеме:21

Наименование:BUFFERING RING

Каталожный номер:-

Комплект:1

Примечание:Φ100×Φ115.5×6

№ на схеме:22

Наименование:O-RING

Каталожный номер:12B1840

Комплект:1

Примечание:129.54×5.33

№ на схеме:23

Наименование:BACKUP RING

Каталожный номер:11B0269

Комплект:1

Примечание:Φ140×Φ131.3×2

№ на схеме:24

Наименование:GUIDE RING

Каталожный номер:-

Комплект:2

Примечание:Φ140×Φ135×12.5

№ на схеме:25

Наименование:SEAL RING

Каталожный номер:-

Комплект:1

Примечание:Φ140×Φ117×16

№ на схеме:26

Наименование:WIPER RING

Каталожный номер:55A4925

Комплект:2

Примечание:Φ140×Φ132×8
