Трубопровод рабочий навесного оборудования 11y0554 000 01

← Трубопровод рабочий навесного оборудования 11y0554 000 00 Трубопровод рабочий навесного оборудования 11y0554 000 02 →

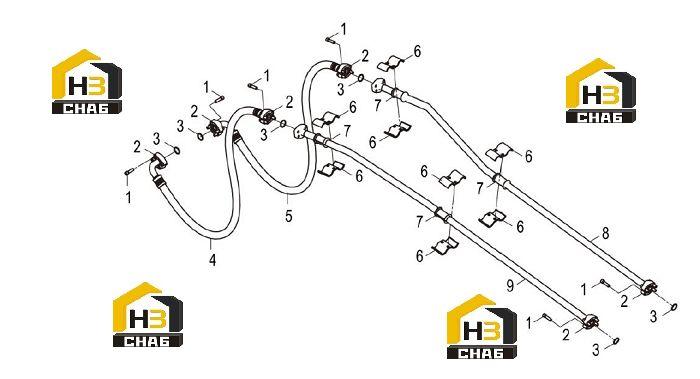

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SCREW

Каталожный номер:04B0748

Комплект:32

Примечание:M12×45-10.9-DK

№ на схеме:2

Наименование:SPLIT FLANGE

Каталожный номер:04A0268

Комплект:4

Примечание:

№ на схеме:3

Наименование:O-RING

Каталожный номер:12B0445

Комплект:4

Примечание:32.92×3.53

№ на схеме:4

Наименование:HOSE AS

Каталожный номер:07C5116

Комплект:1

Примечание:

№ на схеме:5

Наименование:HOSE AS

Каталожный номер:07C5115

Комплект:1

Примечание:

№ на схеме:6

Наименование:CLAMP

Каталожный номер:22A2604

Комплект:12

Примечание:

№ на схеме:7

Наименование:BOOT

Каталожный номер:83A0702

Комплект:4

Примечание:

№ на схеме:8

Наименование:TUBE AS

Каталожный номер:09D5817

Комплект:1

Примечание:

№ на схеме:9

Наименование:TUBE AS

Каталожный номер:09D5816

Комплект:1

Примечание:
