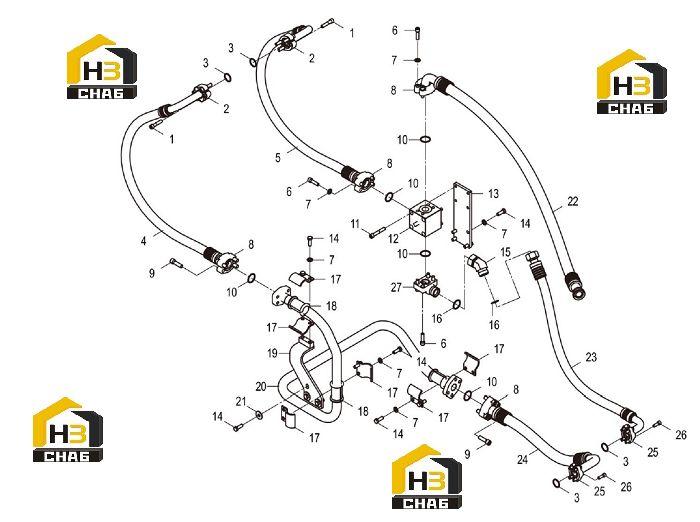

Трубопровод платформы вспомогательного устройства 15y1089 000 00

← Клапан ножной управляющий 12c0256 001 00 Оснащение 32e1211 000 02 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SCREW

Каталожный номер:04B0672

Комплект:8

Примечание:M12×55-10.9-DK

№ на схеме:2

Наименование:SPLIT FLANGE

Каталожный номер:04A0268

Комплект:2

Примечание:

№ на схеме:3

Наименование:O-RING

Каталожный номер:12B0445

Комплект:4

Примечание:32.92×3.53

№ на схеме:4

Наименование:HOSE AS

Каталожный номер:07C7234

Комплект:1

Примечание:

№ на схеме:5

Наименование:HOSE AS

Каталожный номер:07C7235

Комплект:1

Примечание:

№ на схеме:6

Наименование:SCREW

Каталожный номер:04B0748

Комплект:12

Примечание:M12×45-10.9-DK

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0668

Комплект:18

Примечание:12-300HV-DK

№ на схеме:8

Наименование:PLATE

Каталожный номер:72A0465

Комплект:4

Примечание:

№ на схеме:9

Наименование:SCREW

Каталожный номер:04B1047

Комплект:8

Примечание:M14×50-10.9-DK

№ на схеме:10

Наименование:O-RING

Каталожный номер:12B0821

Комплект:5

Примечание:37.69×3.53

№ на схеме:11

Наименование:SCREW

Каталожный номер:04B1030

Комплект:4

Примечание:M12×75-10.9-DK

№ на схеме:12

Наименование:TEE VALVE

Каталожный номер:12C2005

Комплект:1

Примечание:KH3K-DN32-SAE4 20-112A-L-T

№ на схеме:13

Наименование:MOUNTING PLATE

Каталожный номер:08A5197

Комплект:1

Примечание:

№ на схеме:14

Наименование:BOLT

Каталожный номер:00B0428

Комплект:13

Примечание:M12×35-10.9-DK

№ на схеме:15

Наименование:CONNECTOR

Каталожный номер:31C2508

Комплект:1

Примечание:

№ на схеме:17

Наименование:CLAMP

Каталожный номер:22A2847

Комплект:6

Примечание:

№ на схеме:18

Наименование:BOOT

Каталожный номер:83A0936

Комплект:3

Примечание:

№ на схеме:19

Наименование:BRACKET

Каталожный номер:01D7483

Комплект:1

Примечание:

№ на схеме:20

Наименование:TUBE AS

Каталожный номер:09D6992

Комплект:1

Примечание:

№ на схеме:21

Наименование:WASHER

Каталожный номер:06B0667

Комплект:3

Примечание:12-300HV-DK

№ на схеме:22

Наименование:HOSE AS

Каталожный номер:07C7692

Комплект:1

Примечание:

№ на схеме:23

Наименование:HOSE AS

Каталожный номер:07C8013

Комплект:1

Примечание:EC0000142286_1

№ на схеме:23

Наименование:HOSE AS

Каталожный номер:07C7691

Комплект:1

Примечание:EC0000142286_1

№ на схеме:24

Наименование:HOSE AS

Каталожный номер:07C3558

Комплект:1

Примечание:

№ на схеме:25

Наименование:SPLIT FLANGE

Каталожный номер:04A0250

Комплект:2

Примечание:52.4×26.2

№ на схеме:26

Наименование:SCREW

Каталожный номер:04B0413

Комплект:8

Примечание:M10×30-10.9-DK

№ на схеме:27

Наименование:TUBE AS

Каталожный номер:09D1701

Комплект:1

Примечание:
