Схема кресла водителя 49c1194 000 00

← Система электрическая 22y1485 000 00 Система кондиционирования воздуха 23e0359 005 00 →

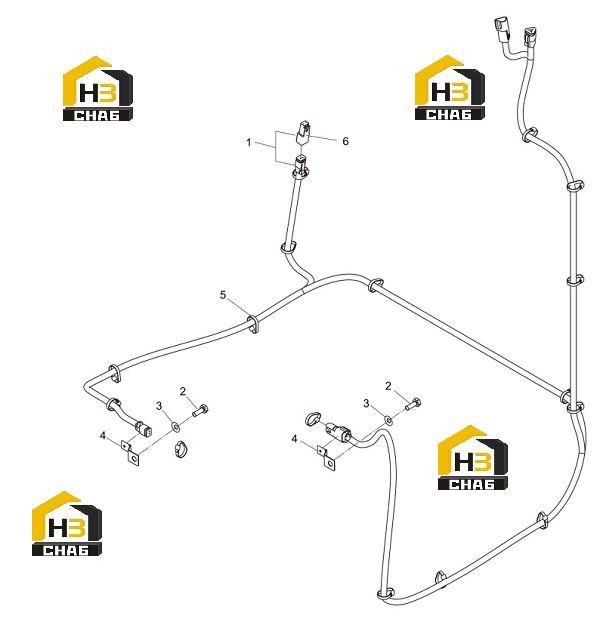

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SEAT HARNESS

Каталожный номер:08C8649

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:00B1185

Комплект:2

Примечание:M8×12-8.8-DK

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0670

Комплект:2

Примечание:8-300HV-DK

№ на схеме:4

Наименование:INSERT

Каталожный номер:20A8767

Комплект:2

Примечание:

№ на схеме:5

Наименование:NYLON STRAP

Каталожный номер:37B0004

Комплект:16

Примечание:

№ на схеме:6

Наименование:PLUG

Каталожный номер:36B1072

Комплект:1

Примечание:
