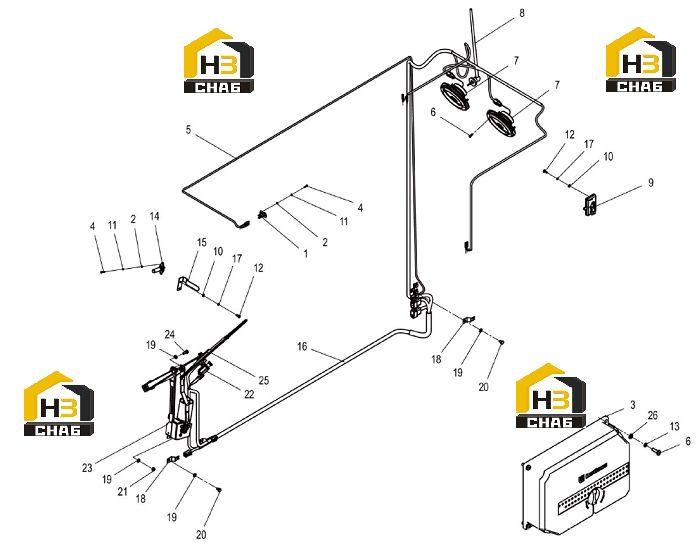

Схема кабины в сборе 49c5135 000 00

← Жгут проводов рамы 70c1351 000 00 Схема освещения номерного знака 49c5139 000 00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SWITCH

Каталожный номер:34B0134

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0952

Комплект:4

Примечание:4-300HV-DK

№ на схеме:3

Наименование:FUSE BOX

Каталожный номер:49C1466

Комплект:1

Примечание:

№ на схеме:4

Наименование:SCREW

Каталожный номер:04B1356

Комплект:4

Примечание:M4×16-4.8-DK

№ на схеме:5

Наименование:SWITCH HARNESS

Каталожный номер:08C7479

Комплект:1

Примечание:

№ на схеме:6

Наименование:SCREW

Каталожный номер:04B1362

Комплект:12

Примечание:M5×16-4.8-DK

№ на схеме:7

Наименование:LOUDSPEAKER

Каталожный номер:38B0156

Комплект:2

Примечание:

№ на схеме:8

Наименование:ANTENNA

Каталожный номер:37B0331

Комплект:1

Примечание:

№ на схеме:9

Наименование:DOME LIGHT

Каталожный номер:32B0084

Комплект:1

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0669

Комплект:4

Примечание:6-300HV-DK

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0966

Комплект:4

Примечание:4-DK

№ на схеме:12

Наименование:SCREW

Каталожный номер:04B1367

Комплект:4

Примечание:M6×16-4.8-DK

№ на схеме:13

Наименование:WASHER

Каталожный номер:06B0967

Комплект:4

Примечание:5-DK

№ на схеме:14

Наименование:NOZZLE

Каталожный номер:37B1006

Комплект:1

Примечание:

№ на схеме:15

Наименование:BRACKET

Каталожный номер:06A5335

Комплект:1

Примечание:

№ на схеме:16

Наименование:CAB HARNESS

Каталожный номер:08C8228

Комплект:1

Примечание:

№ на схеме:17

Наименование:WASHER

Каталожный номер:06B0968

Комплект:4

Примечание:6-DK

№ на схеме:18

Наименование:INSERT

Каталожный номер:20A8767

Комплект:7

Примечание:

№ на схеме:19

Наименование:WASHER

Каталожный номер:06B0670

Комплект:13

Примечание:8-300HV-DK

№ на схеме:20

Наименование:BOLT

Каталожный номер:00B1185

Комплект:7

Примечание:M8×12-8.8-DK

№ на схеме:21

Наименование:NUT

Каталожный номер:03B2115

Комплект:4

Примечание:M8-8-DK

№ на схеме:22

Наименование:LIGHTER

Каталожный номер:37B0833

Комплект:1

Примечание:

№ на схеме:23

Наименование:WIPER MOTOR&LINKAG

Каталожный номер:37B1339

Комплект:1

Примечание:

№ на схеме:24

Наименование:BOLT

Каталожный номер:00B1186

Комплект:2

Примечание:M8×20-8.8-DK

№ на схеме:25

Наименование:WIPER

Каталожный номер:37B1616

Комплект:1

Примечание:

№ на схеме:26

Наименование:WASHER

Каталожный номер:06B0954

Комплект:4

Примечание:5-300HV-DK
