Система перемещения гидравлическая 13y0073 002 00

← Клапан электромагнитный 12c6002 000 00 Система гидравлическая перемещения 13Y0073 002 01 →

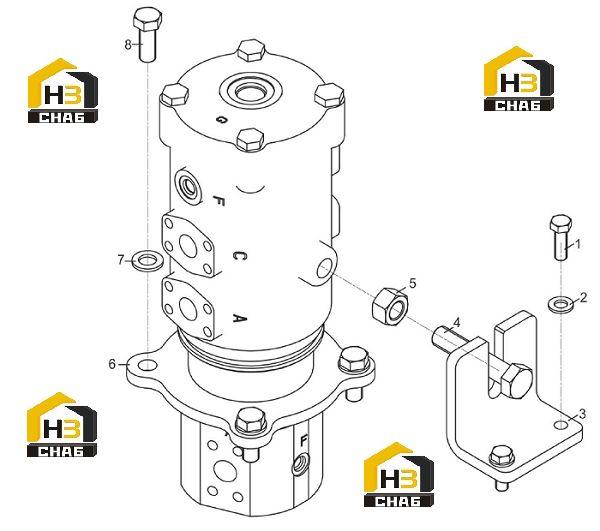

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:00B0428

Комплект:2

Примечание:M12×35-10.9-DK

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0668

Комплект:2

Примечание:12-300HV-DK

№ на схеме:3

Наименование:PLATE

Каталожный номер:29A2798

Комплект:1

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:01B0493

Комплект:1

Примечание:M20×100-10.9-DK

№ на схеме:5

Наименование:NUT

Каталожный номер:03B0656

Комплект:1

Примечание:M20-10-DK

№ на схеме:6

Наименование:SWIVEL JOINT

Каталожный номер:33C0116

Комплект:1

Примечание:

№ на схеме:7

Наименование:BOLT

Каталожный номер:00B0434

Комплект:4

Примечание:M16×40-10.9-DK

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0098

Комплект:4

Примечание:16-200HV-ZN.D
