Система охлаждения 40C4215 003 01

Система охлаждения 40C4215 003 01

← Система охлаждения 40c4215 003 00 Система охлаждения 40c4215 003 02 →

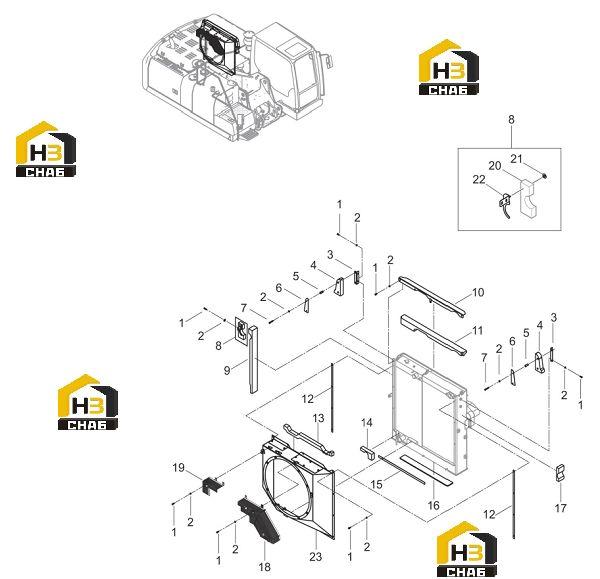

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BOLT
Каталожный номер:00B0012
Комплект:37
Примечание:M10×25-8.8-ZN.D
0 ₽
шт
№ на схеме:2
Наименование:WASHER
Каталожный номер:06B0472
Комплект:35
Примечание:10-300HV-DK
0 ₽
шт
№ на схеме:3
Наименование:BRACKET
Каталожный номер:00D8689
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:SPONGE
Каталожный номер:85A3555
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:DRUM
Каталожный номер:34A1457
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:PLATE
Каталожный номер:10A9356
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:BOLT
Каталожный номер:00B0018
Комплект:4
Примечание:M10×70-8.8-ZN.D
0 ₽
шт
№ на схеме:8
Наименование:BAFFLE
Каталожный номер:37C1129
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:SPONGE
Каталожный номер:85A4339
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BAFFLE
Каталожный номер:46D1417
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:SPONGE
Каталожный номер:85A3556
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:SPONGE
Каталожный номер:85A3854
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:SPONGE
Каталожный номер:85A3557
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:SPONGE
Каталожный номер:85A3560
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:SPONGE
Каталожный номер:85A3855
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:SPONGE
Каталожный номер:85A3559
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:SPONGE
Каталожный номер:85A3558
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:SHIELD-RH
Каталожный номер:45D1364
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:SHIELD-LH
Каталожный номер:45D1060
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:SPONGE
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:FASTENER
Каталожный номер:86A0563
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:BAFFLE
Каталожный номер:46D1092
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:SHROUD AS
Каталожный номер:48C2523
Комплект:1
Примечание:
