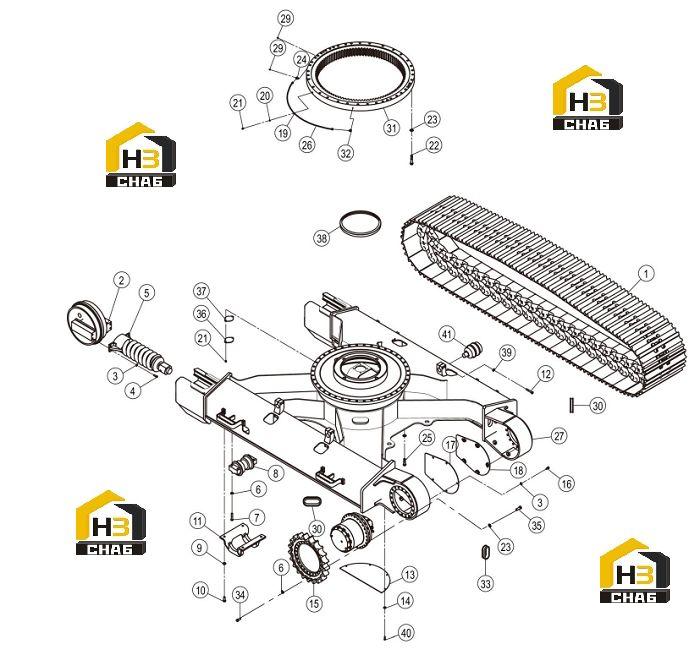

Система гусеничная 33y0126 000 00

← Втулки и пыльники 43c4727 000 00 Узел гусеничный 25c1276 000 00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TRACK AS

Каталожный номер:25C1276

Комплект:1

Примечание:48-600-13

№ на схеме:2

Наименование:IDLER AS

Каталожный номер:51C0166

Комплект:2

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0221

Комплект:18

Примечание:16

№ на схеме:4

Наименование:BOLT

Каталожный номер:00B0436

Комплект:8

Примечание:M16×50-10.9-DK

№ на схеме:5

Наименование:TENSIONER

Каталожный номер:44C0246

Комплект:2

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0225

Комплект:124

Примечание:20

№ на схеме:7

Наименование:BOLT

Каталожный номер:01B0493

Комплект:72

Примечание:M20×100-10.9-DK

№ на схеме:8

Наименование:TRACK ROLLER

Каталожный номер:51C0331

Комплект:18

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:06B0220

Комплект:16

Примечание:22

№ на схеме:10

Наименование:BOLT

Каталожный номер:00B0440

Комплект:16

Примечание:M22×55-10.9-DK

№ на схеме:11

Наименование:GUARD

Каталожный номер:48D0605

Комплект:4

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:01B1133

Комплект:8

Примечание:M18×110-10.9-DK

№ на схеме:13

Наименование:BOTTOM PLATE

Каталожный номер:48D0560

Комплект:2

Примечание:

№ на схеме:14

Наименование:WASHER

Каталожный номер:06B0667

Комплект:8

Примечание:12-300HV-DK

№ на схеме:15

Наименование:SPROCKET

Каталожный номер:46A0270

Комплект:2

Примечание:930E EC0000138775_7

№ на схеме:15

Наименование:SPROCKET

Каталожный номер:46A0045

Комплект:2

Примечание:EC0000138775_7

№ на схеме:16

Наименование:BOLT

Каталожный номер:00B0433

Комплект:10

Примечание:M16×35-10.9-DK

№ на схеме:17

Наименование:COVER

Каталожный номер:48D0590

Комплект:1

Примечание:

№ на схеме:18

Наименование:COVER

Каталожный номер:48D0589

Комплект:1

Примечание:

№ на схеме:19

Наименование:CLAMP

Каталожный номер:20A1860

Комплект:1

Примечание:

№ на схеме:20

Наименование:WASHER

Каталожный номер:06B0472

Комплект:1

Примечание:10-300HV-DK

№ на схеме:21

Наименование:BOLT

Каталожный номер:00B1141

Комплект:3

Примечание:M10×16-8.8-DK

№ на схеме:22

Наименование:BOLT

Каталожный номер:01B0512

Комплект:40

Примечание:M24×130-10.9-DK

№ на схеме:23

Наименование:WASHER

Каталожный номер:06B0226

Комплект:116

Примечание:24

№ на схеме:24

Наименование:CONNECTOR

Каталожный номер:02A1163

Комплект:1

Примечание:

№ на схеме:25

Наименование:BOLT

Каталожный номер:01B0513

Комплект:40

Примечание:M24×90-10.9-DK

№ на схеме:26

Наименование:OIL PIPE AS

Каталожный номер:00C4090

Комплект:1

Примечание:

№ на схеме:27

Наименование:TRACK FRAME

Каталожный номер:30D1100

Комплект:1

Примечание:

№ на схеме:28

Наименование:PIN

Каталожный номер:08V0135

Комплект:2

Примечание:A20×40

№ на схеме:29

Наименование:GREASE FITTING

Каталожный номер:10B0014

Комплект:2

Примечание:M10×1

№ на схеме:30

Наименование:BOOT

Каталожный номер:84A0741

Комплект:2

Примечание:

№ на схеме:31

Наименование:SWING BEARING

Каталожный номер:26B0329

Комплект:1

Примечание:

№ на схеме:32

Наименование:CONNECTOR

Каталожный номер:01A0134

Комплект:1

Примечание:

№ на схеме:33

Наименование:GUARD

Каталожный номер:84A0216

Комплект:2

Примечание:

№ на схеме:34

Наименование:BOLT

Каталожный номер:00B0439

Комплект:52

Примечание:M20×55-10.9-DK

№ на схеме:35

Наименование:BOLT

Каталожный номер:00B0450

Комплект:36

Примечание:M24×70-10.9-DK

№ на схеме:36

Наименование:COVER

Каталожный номер:12A0520

Комплект:1

Примечание:

№ на схеме:37

Наименование:SHIM

Каталожный номер:82A0196

Комплект:1

Примечание:

№ на схеме:38

Наименование:SEAL RING

Каталожный номер:84A2026

Комплект:1

Примечание:

№ на схеме:39

Наименование:WASHER

Каталожный номер:06B0223

Комплект:8

Примечание:18

№ на схеме:40

Наименование:BOLT

Каталожный номер:00B0428

Комплект:8

Примечание:M12×35-10.9-DK

№ на схеме:41

Наименование:CARRIER ROLLER

Каталожный номер:14C0226

Комплект:4

Примечание:
