Система гидравлическая пилотная 12y0156 000 10

← Система гидравлическая пилотная 12y0156 000 09 Система гидравлическая пилотная 12y0156 000 11 →

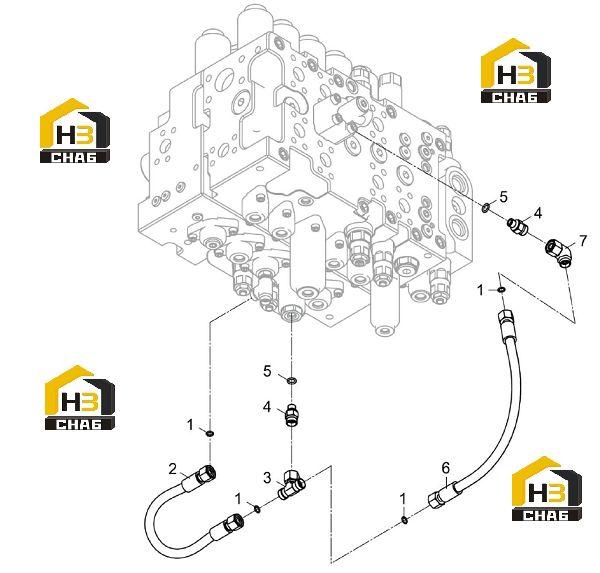

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-RING

Каталожный номер:12B1407

Комплект:114

Примечание:OR10×1.5

№ на схеме:2

Наименование:HOSE AS

Каталожный номер:66C1264

Комплект:1

Примечание:

№ на схеме:3

Наименование:TEE

Каталожный номер:32C0172

Комплект:1

Примечание:

№ на схеме:4

Наименование:CONNECTOR

Каталожный номер:00A4359

Комплект:21

Примечание:

№ на схеме:5

Наименование:O-RING

Каталожный номер:12B0428

Комплект:44

Примечание:10.8×2.4

№ на схеме:6

Наименование:HOSE AS

Каталожный номер:66C2768

Комплект:1

Примечание:

№ на схеме:7

Наименование:CONNECTOR

Каталожный номер:31C1057

Комплект:4

Примечание:M18×1.5-6G_M18×1.5-6H
