Система гидравлическая пилотная 12y0156 000 05

Система гидравлическая пилотная 12y0156 000 05

← Система гидравлическая пилотная 12y0156 000 04 Система гидравлическая пилотная 12y0156 000 06 →

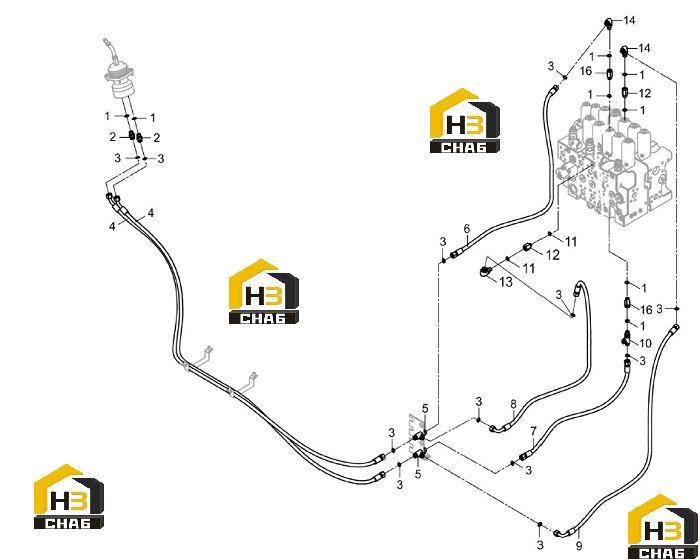

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:O-RING
Каталожный номер:12B0429
Комплект:43
Примечание:13.8×2.4
0 ₽
шт
№ на схеме:2
Наименование:CONNECTOR
Каталожный номер:00A4006
Комплект:13
Примечание:G3/8A-M18×1.5-6G
0 ₽
шт
№ на схеме:3
Наименование:O-RING
Каталожный номер:12B1407
Комплект:114
Примечание:OR10×1.5
0 ₽
шт
№ на схеме:4
Наименование:HOSE AS
Каталожный номер:66C2759
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:SPACER CONNECTOR
Каталожный номер:32C0543
Комплект:4
Примечание:3-M18×1.5-6G
0 ₽
шт
№ на схеме:6
Наименование:HOSE AS
Каталожный номер:06C6402
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:HOSE AS
Каталожный номер:66C4843
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:HOSE AS
Каталожный номер:66C1280
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:HOSE AS
Каталожный номер:66C1283
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:TEE
Каталожный номер:32C0559
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:O-RING
Каталожный номер:12B0428
Комплект:44
Примечание:10.8×2.4
0 ₽
шт
№ на схеме:12
Наименование:CONNECTOR
Каталожный номер:00A0761
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:CONNECTOR
Каталожный номер:31C0853
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:CONNECTOR
Каталожный номер:31C0856
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:THROTTLING VALVE
Каталожный номер:12C0163
Комплект:2
Примечание:0.8
