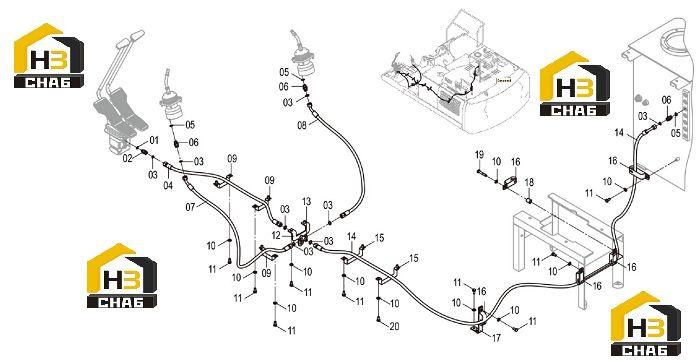

Система гидравлическая пилотная 12y0156 000 00

← Цилиндр ковша 10c3673 000 00 Система гидравлическая пилотная 12y0156 000 01 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-RING

Каталожный номер:12B0428

Комплект:44

Примечание:10.8×2.4

№ на схеме:2

Наименование:CONNECTOR

Каталожный номер:00A4359

Комплект:21

Примечание:

№ на схеме:3

Наименование:O-RING

Каталожный номер:12B1407

Комплект:114

Примечание:OR10×1.5

№ на схеме:4

Наименование:HOSE AS

Каталожный номер:66C0105

Комплект:2

Примечание:

№ на схеме:5

Наименование:O-RING

Каталожный номер:12B0429

Комплект:43

Примечание:13.8×2.4

№ на схеме:6

Наименование:CONNECTOR

Каталожный номер:00A4006

Комплект:13

Примечание:G3/8A-M18×1.5-6G

№ на схеме:7

Наименование:HOSE AS

Каталожный номер:66C0101

Комплект:2

Примечание:

№ на схеме:8

Наименование:HOSE AS

Каталожный номер:66C2803

Комплект:2

Примечание:

№ на схеме:9

Наименование:CLAMP

Каталожный номер:09C1113

Комплект:3

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0472

Комплект:47

Примечание:10-300HV-DK

№ на схеме:11

Наименование:BOLT

Каталожный номер:00B1141

Комплект:10

Примечание:M10×16-8.8-DK KS0000124807_11

№ на схеме:12

Наименование:PLATE

Каталожный номер:21A9797

Комплект:1

Примечание:

№ на схеме:13

Наименование:CONNECTOR

Каталожный номер:33C0163

Комплект:2

Примечание:

№ на схеме:14

Наименование:HOSE AS

Каталожный номер:06C6410

Комплект:1

Примечание:

№ на схеме:15

Наименование:CLAMP

Каталожный номер:09C1485

Комплект:2

Примечание:

№ на схеме:16

Наименование:CLAMP

Каталожный номер:09C0722

Комплект:1

Примечание:KS0000124807_12

№ на схеме:16

Наименование:CLAMP

Каталожный номер:09C0722

Комплект:1

Примечание:KS0000124807_5

№ на схеме:17

Наименование:BRACKET

Каталожный номер:01D3156

Комплект:1

Примечание:

№ на схеме:18

Наименование:SOCKET

Каталожный номер:55A3221

Комплект:1

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:01B1192

Комплект:1

Примечание:M10×60-10.9-DK

№ на схеме:20

Наименование:BOLT

Каталожный номер:00B0426

Комплект:15

Примечание:M10×20-10.9-DK
