Система гидравлическая перемещения 13y0073 002 02

← Система гидравлическая перемещения 13Y0073 002 01 Двигатель перемещения и редуктор 11c0710 000 00 →

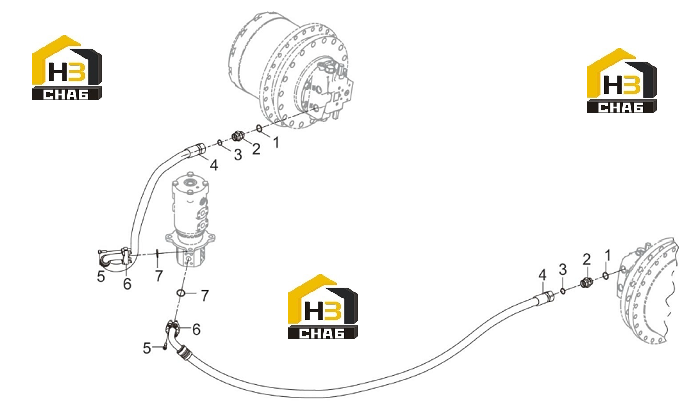

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-RING

Каталожный номер:-

Комплект:4

Примечание:28.7×3.5

№ на схеме:2

Наименование:CONNECTOR

Каталожный номер:00A3503

Комплект:4

Примечание:G1A_M36×2-6G_L51

№ на схеме:3

Наименование:O-RING

Каталожный номер:12B1414

Комплект:2

Примечание:20.3×2.4

№ на схеме:4

Наименование:HOSE AS

Каталожный номер:07C4197

Комплект:2

Примечание:

№ на схеме:5

Наименование:SCREW

Каталожный номер:04B0413

Комплект:16

Примечание:M10×30-10.9-DK

№ на схеме:6

Наименование:SPLIT FLANGE

Каталожный номер:04A0250

Комплект:4

Примечание:52.4×26.2

№ на схеме:7

Наименование:O-RING

Каталожный номер:12B0445

Комплект:4

Примечание:32.92×3.53
