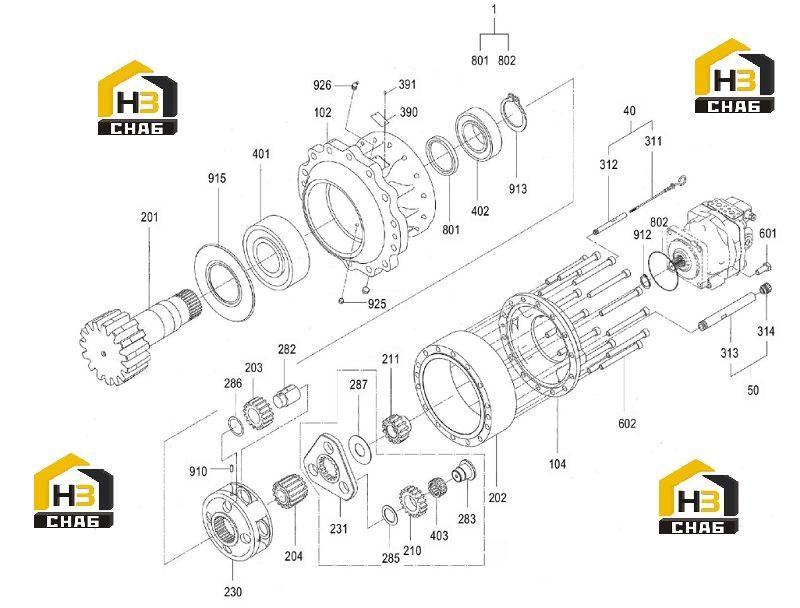

Редуктор 42c1788 001 00

← Двигатель роторный 11c2656 001 00 Узел трубопровода 15c0939 000 00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SEAL KIT

Каталожный номер:88A1424

Комплект:1

Примечание:

№ на схеме:40

Наименование:DIPSTICK GP

Каталожный номер:24C1596

Комплект:1

Примечание:6302500-0046

№ на схеме:50

Наименование:OIL PIPE AS

Каталожный номер:15C0939

Комплект:1

Примечание:

№ на схеме:102

Наименование:VALVE BODY

Каталожный номер:72A0814

Комплект:1

Примечание:

№ на схеме:104

Наименование:COVER

Каталожный номер:53A3055

Комплект:1

Примечание:

№ на схеме:201

Наименование:DRIVE SHAFT

Каталожный номер:63A0152

Комплект:1

Примечание:

№ на схеме:202

Наименование:GEAR RING

Каталожный номер:56A0657

Комплект:1

Примечание:

№ на схеме:203

Наименование:PLANETARY GEAR

Каталожный номер:41A0174

Комплект:4

Примечание:

№ на схеме:204

Наименование:SUN GEAR

Каталожный номер:41A0175

Комплект:1

Примечание:

№ на схеме:210

Наименование:PLANETARY GEAR

Каталожный номер:41A0176

Комплект:3

Примечание:

№ на схеме:211

Наименование:SUN GEAR

Каталожный номер:41A0177

Комплект:1

Примечание:

№ на схеме:230

Наименование:CARRIER

Каталожный номер:72A0815

Комплект:1

Примечание:

№ на схеме:231

Наименование:CARRIER

Каталожный номер:72A0816

Комплект:1

Примечание:

№ на схеме:282

Наименование:PIN

Каталожный номер:08B0260

Комплект:4

Примечание:

№ на схеме:283

Наименование:PIN

Каталожный номер:08B0261

Комплект:3

Примечание:

№ на схеме:284

Наименование:PLATE

Каталожный номер:10A3162

Комплект:3

Примечание:DI=Φ55，D0=Φ80，T=2

№ на схеме:285

Наименование:PLATE

Каталожный номер:10A3163

Комплект:3

Примечание:

№ на схеме:286

Наименование:WASHER

Каталожный номер:56A0658

Комплект:3

Примечание:DI=Φ60，D0=Φ80，T=1.6

№ на схеме:287

Наименование:PLATE

Каталожный номер:10A3164

Комплект:3

Примечание:DI=Φ50，D0=Φ 120，T=2

№ на схеме:311

Наименование:BAR

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:312

Наименование:PIPE

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:313

Наименование:FILLER TUBE

Каталожный номер:35A4569

Комплект:1

Примечание:

№ на схеме:314

Наименование:CAP

Каталожный номер:53A3054

Комплект:1

Примечание:

№ на схеме:390

Наименование:NAMEPLATE

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:391

Наименование:PIN

Каталожный номер:08B0127

Комплект:2

Примечание:

№ на схеме:401

Наименование:ROLLER BEARING

Каталожный номер:20B0111

Комплект:1

Примечание:

№ на схеме:402

Наименование:ROLLER BEARING

Каталожный номер:20B0112

Комплект:1

Примечание:

№ на схеме:403

Наименование:DOWEL PIN

Каталожный номер:50A0235

Комплект:3

Примечание:

№ на схеме:601

Наименование:HEX BOLT

Каталожный номер:02B0209

Комплект:4

Примечание:

№ на схеме:602

Наименование:BOLT

Каталожный номер:02B0210

Комплект:16

Примечание:

№ на схеме:801

Наименование:OIL SEAL

Каталожный номер:80A0377

Комплект:1

Примечание:

№ на схеме:802

Наименование:O-RING

Каталожный номер:80A0326

Комплект:1

Примечание:

№ на схеме:903

Наименование:PLUG

Каталожный номер:05A1422

Комплект:1

Примечание:

№ на схеме:904

Наименование:BOLT

Каталожный номер:02B0211

Комплект:2

Примечание:

№ на схеме:909

Наименование:PIN

Каталожный номер:08B0263

Комплект:3

Примечание:

№ на схеме:910

Наименование:PIN

Каталожный номер:08B0262

Комплект:4

Примечание:

№ на схеме:912

Наименование:SNAP RING

Каталожный номер:76A0300

Комплект:1

Примечание:912

№ на схеме:913

Наименование:SNAP RING

Каталожный номер:76A0301

Комплект:1

Примечание:

№ на схеме:915

Наименование:BEARING SEAL

Каталожный номер:80A1030

Комплект:1

Примечание:

№ на схеме:922

Наименование:PLUG

Каталожный номер:05B0140

Комплект:2

Примечание:

№ на схеме:925

Наименование:SNAP RING

Каталожный номер:12C0248

Комплект:1

Примечание:

№ на схеме:926

Наименование:GREASE FITTING

Каталожный номер:10B0078

Комплект:1

Примечание:
