Радиатор в сборе 20c1517 000 00

Радиатор в сборе 20c1517 000 00

← Система охлаждения 40c4215 003 04 Кожух защитный 48c2523 001 00 →

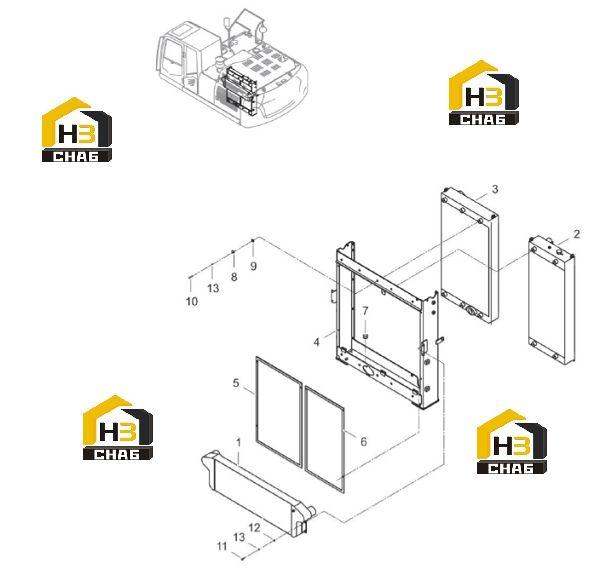

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:AIR COOLER
Каталожный номер:20C1531
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:WATER RADIATOR
Каталожный номер:20C1518
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:OIL COOLER
Каталожный номер:20C1519
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:BRACKET
Каталожный номер:00D9149
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:DUST COVER
Каталожный номер:20C1161
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:DUST COVER
Каталожный номер:20C1162
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:CUSHION
Каталожный номер:40C1687
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:BLOCK
Каталожный номер:55A3227
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:RUBBER RING
Каталожный номер:81A0219
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BOLT
Каталожный номер:00B0002
Комплект:10
Примечание:M10×35-8.8-ZN.D
0 ₽
шт
№ на схеме:11
Наименование:BOLT
Каталожный номер:00B0019
Комплект:4
Примечание:M10×30-8.8-ZN.D
0 ₽
шт
№ на схеме:12
Наименование:WASHER
Каталожный номер:06B0001
Комплект:4
Примечание:10-140HV-ZN.D
0 ₽
шт
№ на схеме:13
Наименование:WASHER
Каталожный номер:06B0002
Комплект:10
Примечание:10
