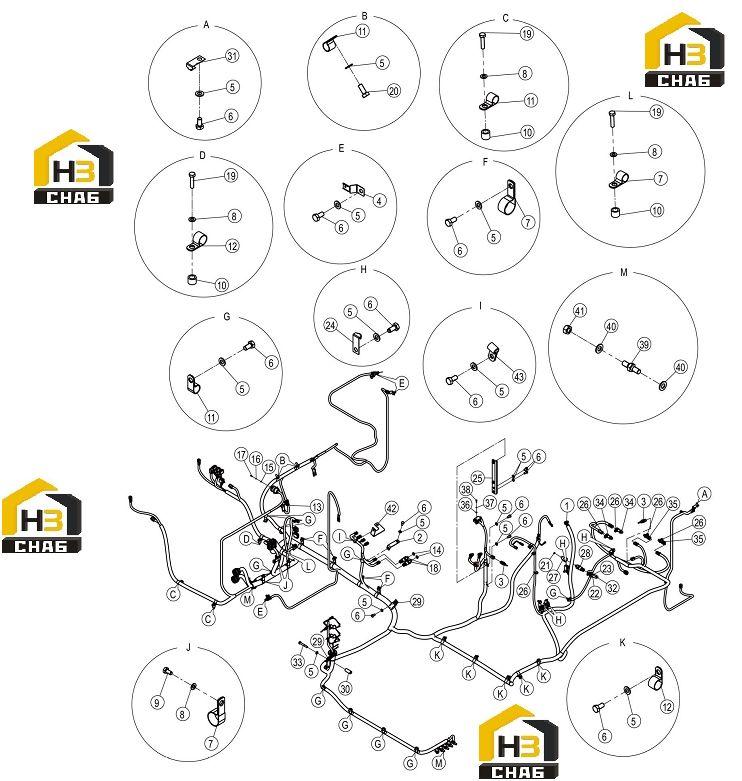

Проводка рамы 49c5134 000 04

Каталожный номер:06B0472

Комплект:95

Примечание:10-300HV-DK

№ на схеме:6

Каталожный номер:00B1142

Комплект:74

Примечание:M10×20-8.8-DK

№ на схеме:7

Каталожный номер:20A1855

Комплект:8

Примечание:35

№ на схеме:8

Каталожный номер:06B0670

Комплект:15

Примечание:8-300HV-DK

№ на схеме:9

Каталожный номер:00B1138

Комплект:3

Примечание:M8×16-8.8-DK

№ на схеме:10

Наименование:PIPE

Каталожный номер:39A0850

Комплект:4

Примечание:

№ на схеме:11

Каталожный номер:20A1853

Комплект:28

Примечание:22

№ на схеме:12

Каталожный номер:20A1854

Комплект:6

Примечание:27

№ на схеме:13

Каталожный номер:00B1185

Комплект:3

Примечание:M8×12-8.8-DK

№ на схеме:14

Каталожный номер:06B0117

Комплект:2

Примечание:14

№ на схеме:15

Каталожный номер:06B0951

Комплект:4

Примечание:3-300HV-DK

№ на схеме:16

Каталожный номер:06B0965

Комплект:4

Примечание:3-DK

№ на схеме:17

Наименование:SCREW

Каталожный номер:04B1354

Комплект:4

Примечание:M3×16-4.8-DK

№ на схеме:18

Наименование:PRESSURE SWITCH

Каталожный номер:30B0897

Комплект:2

Примечание:

№ на схеме:19

Каталожный номер:00B1140

Комплект:6

Примечание:M8×35-8.8-DK

№ на схеме:20

Каталожный номер:00B1143

Комплект:5

Примечание:M10×25-8.8-DK

№ на схеме:21

Наименование:O-RING

Каталожный номер:12B1367

Комплект:1

Примечание:7.8×1.9

№ на схеме:22

Наименование:PIPE

Каталожный номер:34A0299

Комплект:4

Примечание:30

№ на схеме:23

Каталожный номер:20A1851

Комплект:5

Примечание:10

№ на схеме:24

Наименование:INSERT

Каталожный номер:20A6813

Комплект:4

Примечание:

№ на схеме:25

Наименование:BRACKET

Каталожный номер:00D8536

Комплект:1

Примечание:

№ на схеме:26

Наименование:NYLON STRAP

Каталожный номер:37B0004

Комплект:7

Примечание:

№ на схеме:27

Наименование:CONNECTOR

Каталожный номер:00A4181

Комплект:1

Примечание:

№ на схеме:28

Наименование:PRESSURE SWITCH

Каталожный номер:34B1072

Комплект:1

Примечание:

№ на схеме:29

Наименование:DOUBLE CLAMP

Каталожный номер:09C0126

Комплект:4

Примечание:

№ на схеме:30

Наименование:DRUM

Каталожный номер:34A1457

Комплект:4

Примечание:

№ на схеме:31

Наименование:INSERT

Каталожный номер:20A8745

Комплект:1

Примечание:

№ на схеме:32

Каталожный номер:00B1195

Комплект:4

Примечание:M10×45-8.8-DK

№ на схеме:33

Каталожный номер:01B1259

Комплект:4

Примечание:M10×70-8.8-DK

№ на схеме:34

Наименование:PRESSURE TRANSMITTER

Каталожный номер:30B1036

Комплект:2

Примечание:MBS1250

№ на схеме:35

Наименование:PRESSURE TRANSMITTER

Каталожный номер:30B1042

Комплект:2

Примечание:MBS1250

№ на схеме:36

Каталожный номер:06B0952

Комплект:2

Примечание:4-300HV-DK

№ на схеме:37

Каталожный номер:06B0966

Комплект:2

Примечание:4-DK

№ на схеме:38

Наименование:SCREW

Каталожный номер:04B1356

Комплект:2

Примечание:M4×16-4.8-DK

№ на схеме:39

Наименование:STUD BOLT

Каталожный номер:05B0163

Комплект:8

Примечание:

№ на схеме:40

Каталожный номер:06B0498

Комплект:16

Примечание:10-140HV-ZN.D

№ на схеме:41

Наименование:NUT

Каталожный номер:03B1180

Комплект:8

Примечание:M10-8-ZN.D

№ на схеме:42

Наименование:BRACKET

Каталожный номер:01D7718

Комплект:1

Примечание:

№ на схеме:43
