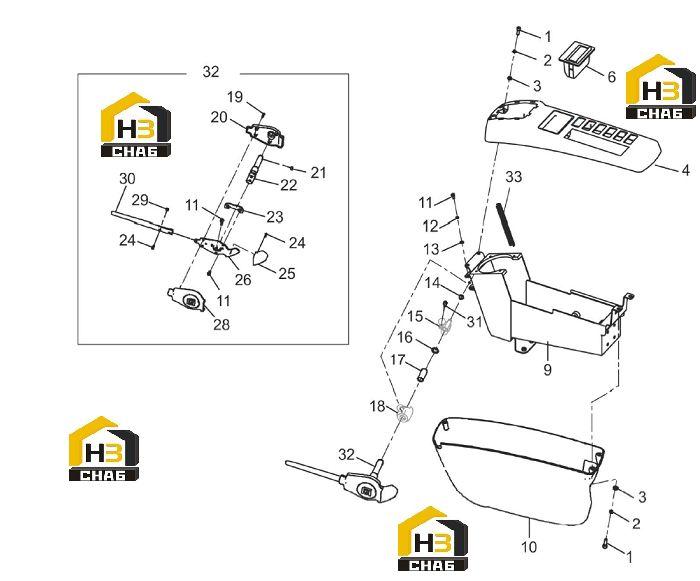

Подлокотник левый 34c1707 001 00

← Подлокотник правый 34c1706 002 00 Ручка контрольного запорного клапана 34c2673 000 00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SCREW

Каталожный номер:04B0047

Комплект:8

Примечание:M6×20-8.8-ZN.D

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0003

Комплект:8

Примечание:6

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0024

Комплект:8

Примечание:6-140HV-ZN.D

№ на схеме:4

Наименование:UPPER COVER

Каталожный номер:86A0976

Комплект:1

Примечание:

№ на схеме:6

Наименование:ASHTRAY

Каталожный номер:34C1751

Комплект:1

Примечание:

№ на схеме:9

Наименование:BRACKET

Каталожный номер:23D1605

Комплект:1

Примечание:

№ на схеме:10

Наименование:LOWER COVER

Каталожный номер:86A2586

Комплект:1

Примечание:EC0000117732_7

№ на схеме:11

Наименование:SCREW

Каталожный номер:04B0965

Комплект:4

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0571

Комплект:4

Примечание:5

№ на схеме:13

Наименование:WASHER

Каталожный номер:06B0066

Комплект:4

Примечание:5-200HV-ZN.D

№ на схеме:14

Наименование:SNAP RING

Каталожный номер:07B0576

Комплект:1

Примечание:

№ на схеме:15

Наименование:BLOCK

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:16

Наименование:WASHER

Каталожный номер:06B0752

Комплект:1

Примечание:

№ на схеме:17

Наименование:BEARING

Каталожный номер:35C1047

Комплект:1

Примечание:

№ на схеме:18

Наименование:SEAT

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:19

Наименование:SCREW

Каталожный номер:04B0968

Комплект:4

Примечание:

№ на схеме:20

Наименование:SIDE COVER-RH

Каталожный номер:86A1950

Комплект:1

Примечание:

№ на схеме:21

Наименование:FLAT KEY

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:22

Наименование:SHAFT

Каталожный номер:63A0744

Комплект:1

Примечание:

№ на схеме:23

Наименование:BRACKET

Каталожный номер:02D5799

Комплект:1

Примечание:

№ на схеме:24

Наименование:SCREW

Каталожный номер:04B0967

Комплект:3

Примечание:

№ на схеме:25

Наименование:HANDLE

Каталожный номер:86A1946

Комплект:1

Примечание:

№ на схеме:26

Наименование:PLATE

Каталожный номер:19A5600

Комплект:1

Примечание:

№ на схеме:28

Наименование:SIDE COVER-LH

Каталожный номер:86A1949

Комплект:1

Примечание:

№ на схеме:29

Наименование:NUT

Каталожный номер:03B0243

Комплект:2

Примечание:M3-8-ZN.D

№ на схеме:30

Наименование:ROD

Каталожный номер:86A1951

Комплект:1

Примечание:

№ на схеме:31

Наименование:SCREW

Каталожный номер:04B0966

Комплект:1

Примечание:

№ на схеме:32

Наименование:PILOT SHUTOFF LEVER

Каталожный номер:34C2673

Комплект:1

Примечание:

№ на схеме:33

Наименование:SPRING

Каталожный номер:75A0956

Комплект:1

Примечание:
