Окно раздвижное 47c1341 001 00

← Дверь 47c1338 001 00 Дверь левая 47c1342 000 00 →

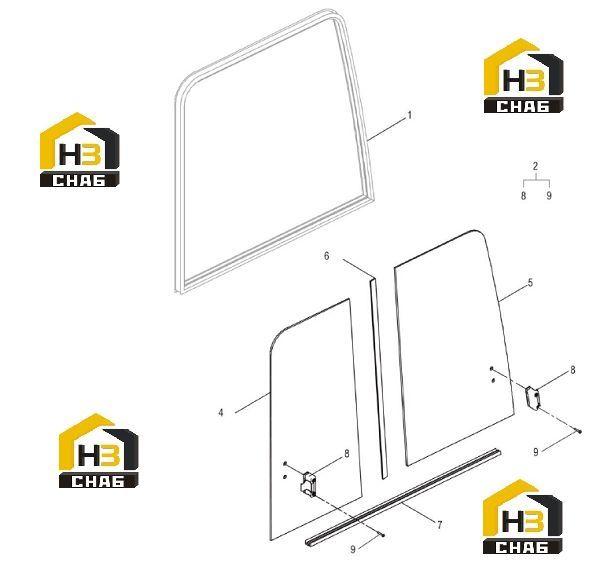

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:WINDOW FRAME

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:2

Наименование:LOCK BUCKLE

Каталожный номер:34C0301

Комплект:2

Примечание:

№ на схеме:4

Наименование:GLASS

Каталожный номер:87A0982

Комплект:1

Примечание:

№ на схеме:5

Наименование:GLASS

Каталожный номер:87A0981

Комплект:1

Примечание:

№ на схеме:6

Наименование:UPRIGHT

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:7

Наименование:SEAL

Каталожный номер:86A2261

Комплект:1

Примечание:

№ на схеме:8

Наименование:LOCK BUCKLE

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:9

Наименование:SCREW

Каталожный номер:04B0042

Комплект:4

Примечание:M6×30-4.8-ZN.D
