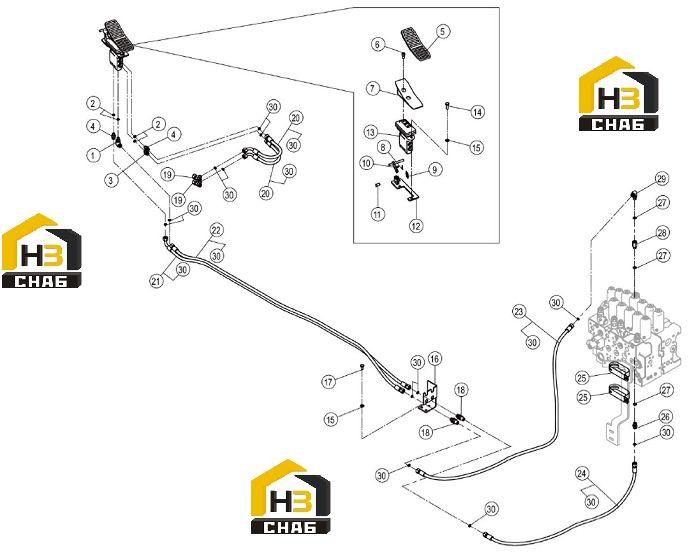

Линия пилотная вспомогательного устройства 12y0353 000 00

← Клапан предохранительный 12c2222 000 00 Клапан ножной управляющий 12c0256 001 00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CONNECTOR

Каталожный номер:31C0853

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-RING

Каталожный номер:12B0428

Комплект:1

Примечание:10.8×2.4

№ на схеме:3

Наименование:FITTING

Каталожный номер:30C1364

Комплект:1

Примечание:

№ на схеме:4

Наименование:CONNECTOR

Каталожный номер:00A4359

Комплект:2

Примечание:

№ на схеме:5

Наименование:RUBBER PEDAL

Каталожный номер:84A0365

Комплект:1

Примечание:

№ на схеме:6

Наименование:SCREW

Каталожный номер:04B0679

Комплект:2

Примечание:M10×20-10.9-DK

№ на схеме:7

Наименование:PEDAL

Каталожный номер:00D1032

Комплект:1

Примечание:

№ на схеме:8

Наименование:PIN

Каталожный номер:08B0004

Комплект:1

Примечание:3.2×20-ZN.D

№ на схеме:9

Наименование:SPRING

Каталожный номер:10B0072

Комплект:1

Примечание:LIIIA1.2×8×37.6-D.ZN

№ на схеме:10

Наименование:ROD

Каталожный номер:16D0156

Комплект:1

Примечание:

№ на схеме:11

Наименование:PIN

Каталожный номер:08B0116

Комплект:1

Примечание:10×20

№ на схеме:12

Наименование:SNAP RING

Каталожный номер:00D1031

Комплект:1

Примечание:

№ на схеме:13

Наименование:FOOT PILOT VALVE

Каталожный номер:12C0256

Комплект:1

Примечание:

№ на схеме:14

Наименование:BOLT

Каталожный номер:00B0520

Комплект:2

Примечание:M10×30-10.9-DK

№ на схеме:15

Наименование:WASHER

Каталожный номер:06B0152

Комплект:2

Примечание:10-200HV-ZN.D

№ на схеме:15

Наименование:WASHER

Каталожный номер:06B0472

Комплект:3

Примечание:10-300HV-DK

№ на схеме:16

Наименование:PLATE

Каталожный номер:06A9878

Комплект:1

Примечание:

№ на схеме:17

Наименование:BOLT

Каталожный номер:00B0426

Комплект:3

Примечание:M10×20-10.9-DK

№ на схеме:18

Наименование:CONNECTOR

Каталожный номер:30C0630

Комплект:2

Примечание:6C-18LN

№ на схеме:19

Наименование:TEE

Каталожный номер:32C0544

Комплект:2

Примечание:2-M18×1.5-6G_M18×1.5-6H

№ на схеме:20

Наименование:HOSE AS

Каталожный номер:66C2722

Комплект:2

Примечание:

№ на схеме:21

Наименование:HOSE AS

Каталожный номер:66C0123

Комплект:1

Примечание:

№ на схеме:22

Наименование:HOSE AS

Каталожный номер:66C2761

Комплект:1

Примечание:

№ на схеме:23

Наименование:HOSE AS

Каталожный номер:06C6399

Комплект:1

Примечание:

№ на схеме:24

Наименование:HOSE AS

Каталожный номер:06C6397

Комплект:1

Примечание:

№ на схеме:25

Наименование:CLAMP

Каталожный номер:09C2240

Комплект:2

Примечание:

№ на схеме:26

Наименование:CONNECTOR

Каталожный номер:00A4006

Комплект:1

Примечание:G3/8A-M18×1.5-6G

№ на схеме:27

Наименование:O-RING

Каталожный номер:12B0429

Комплект:3

Примечание:13.8×2.4

№ на схеме:28

Наименование:CONNECTOR

Каталожный номер:00A1168

Комплект:1

Примечание:

№ на схеме:29

Наименование:CONNECTOR

Каталожный номер:31C0856

Комплект:1

Примечание:

№ на схеме:30

Наименование:O-RING

Каталожный номер:12B1407

Комплект:12

Примечание:OR10×1.5
