Конденсатор 46c3629 002 00

← Компрессор 46c0752x19 000 00 Испаритель в сборе 46c5189 000 00 →

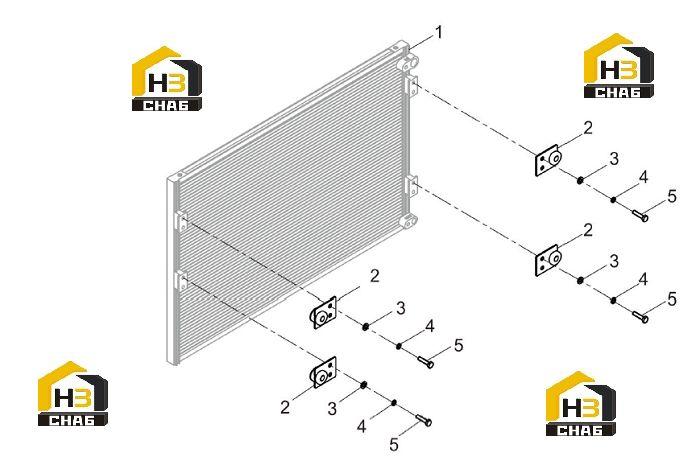

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CONDENSER

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:2

Наименование:CUSHION

Каталожный номер:34C1534

Комплект:4

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0024

Комплект:8

Примечание:6-140HV-ZN.D EC0000138880_9

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0003

Комплект:8

Примечание:6 EC0000138880_10

№ на схеме:5

Наименование:BOLT

Каталожный номер:02B0147

Комплект:8

Примечание:M6×12-8.8-ZN.D EC0000138880_8

№ на схеме:5

Наименование:BOLT

Каталожный номер:00B0022

Комплект:8

Примечание:M6×16-8.8-ZN.D EC0000138880_11
