Каркас пола 47c3397 000 00

Каркас пола 47c3397 000 00

← Кабина в сборе 41y0541 000 00 Кабина с внутренними деталями 47c3690 000 00 →

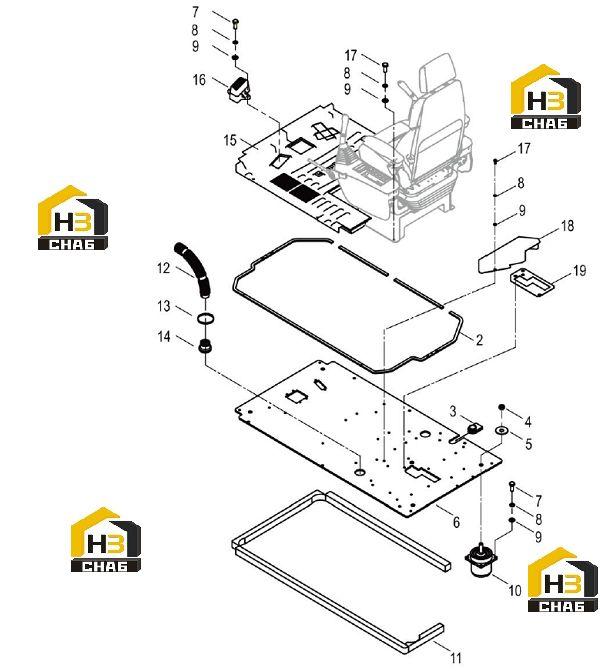

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:SEAT AS
Каталожный номер:47C3121
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:SPONGE
Каталожный номер:85A3552
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:GROMMET
Каталожный номер:84A1963
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:NUT
Каталожный номер:03B0656
Комплект:4
Примечание:M20-10-DK
0 ₽
шт
№ на схеме:5
Наименование:WASHER
Каталожный номер:06B0815
Комплект:4
Примечание:20-300HV-DK
0 ₽
шт
№ на схеме:6
Наименование:FLOOR
Каталожный номер:23D3506
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:BOLT
Каталожный номер:00B1194
Комплект:16
Примечание:M10×40-8.8-DK
0 ₽
шт
№ на схеме:7
Наименование:BOLT
Каталожный номер:00B1144
Комплект:4
Примечание:M10×30-8.8-DK
0 ₽
шт
№ на схеме:8
Наименование:WASHER
Каталожный номер:06B0970
Комплект:22
Примечание:10-DK
0 ₽
шт
№ на схеме:9
Наименование:WASHER
Каталожный номер:06B0472
Комплект:26
Примечание:10-300HV-DK
0 ₽
шт
№ на схеме:10
Наименование:SHOCK ABSORBER
Каталожный номер:35C1483
Комплект:4
Примечание:2016.02.04
0 ₽
шт
№ на схеме:11
Наименование:SPONGE
Каталожный номер:85A3569
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:BOOT
Каталожный номер:86A0269
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:CABLE TIE
Каталожный номер:37B0010
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:GROMMET
Каталожный номер:83A1613
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:FLOOR MAT
Каталожный номер:84A1770
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:STEP
Каталожный номер:86A0710
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:BOLT
Каталожный номер:00B1143
Комплект:6
Примечание:M10×25-8.8-DK
0 ₽
шт
№ на схеме:18
Наименование:SHIELD
Каталожный номер:19A8357
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:SPONGE
Каталожный номер:82A1979
Комплект:1
Примечание:
