Капот в сборе 48c3403 000 00

Капот в сборе 48c3403 000 00

← Дверь левая 48c4240 000 00 Дефлектор 48c3383 000 00 →

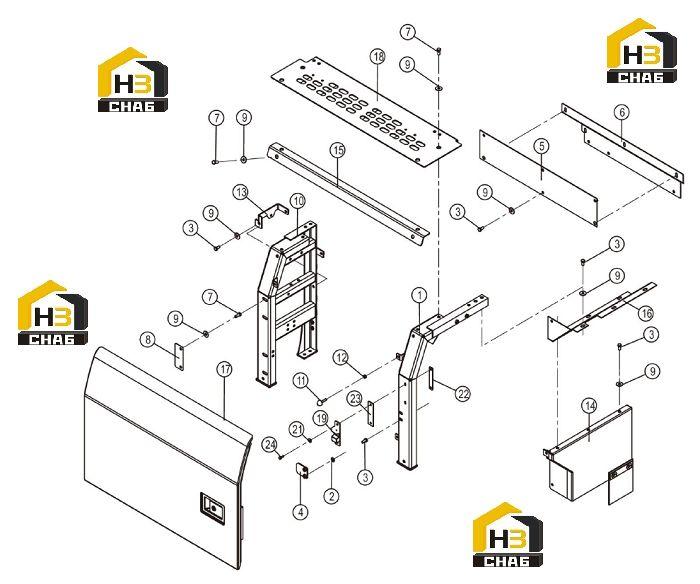

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BRACKET-RH
Каталожный номер:42D2364
Комплект:1
Примечание:EC0000130522_7
0 ₽
шт
№ на схеме:2
Наименование:WASHER
Каталожный номер:06B0668
Комплект:2
Примечание:12-300HV-DK
0 ₽
шт
№ на схеме:3
Наименование:BOLT
Каталожный номер:00B0732
Комплект:20
Примечание:M12×25×10.9-DK
0 ₽
шт
№ на схеме:4
Наименование:LOCK PLATE
Каталожный номер:46D1745
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:BAFFLE
Каталожный номер:35D0900
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:BAFFLE
Каталожный номер:35D1246
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:BOLT
Каталожный номер:00B0427
Комплект:6
Примечание:M12×30-10.9-DK
0 ₽
шт
№ на схеме:8
Наименование:PLATE
Каталожный номер:10A8783
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:WASHER
Каталожный номер:06B0667
Комплект:24
Примечание:12-300HV-DK
0 ₽
шт
№ на схеме:10
Наименование:BRACKET-RH
Каталожный номер:42D1922
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:CUSHION HEAD
Каталожный номер:35C0676
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:NUT
Каталожный номер:03B0053
Комплект:3
Примечание:M10-8-ZN.D
0 ₽
шт
№ на схеме:13
Наименование:PLATE
Каталожный номер:46D1873
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:BAFFLE
Каталожный номер:48C3383
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:PLATE
Каталожный номер:06A7378
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:PLATE
Каталожный номер:99A0670
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:DOOR-RH
Каталожный номер:48C4218
Комплект:1
Примечание:EC0000130522_7
0 ₽
шт
№ на схеме:18
Наименование:GRILL
Каталожный номер:43D1634
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:BLOCK GP
Каталожный номер:35C1166
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:WASHER
Каталожный номер:06B0671
Комплект:2
Примечание:8×300HV-DK
0 ₽
шт
№ на схеме:22
Наименование:PLATE
Каталожный номер:46D2248
Комплект:1
Примечание:EC0000130522_7
0 ₽
шт
№ на схеме:23
Наименование:PLATE
Каталожный номер:07A0678
Комплект:2
Примечание:EC0000130522_7
0 ₽
шт
№ на схеме:24
Наименование:BOLT
Каталожный номер:00B0729
Комплект:2
Примечание:M8×25×10.9-DK EC0000130522_7
