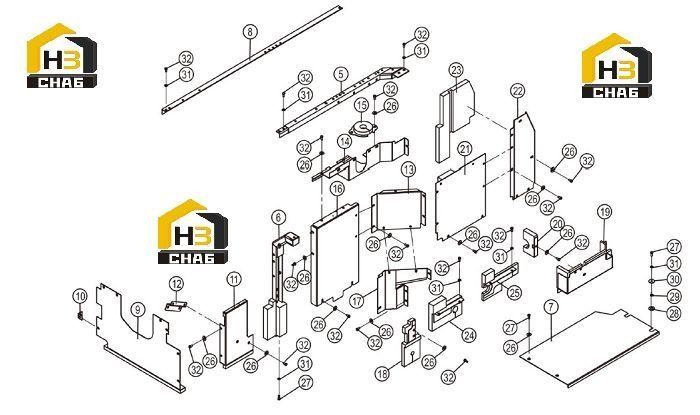

Капот в сборе 44y0208 000 03

← Капот в сборе 44y0208 000 02 Противовес 27c0835 000 00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:4

Наименование:ENGINE HOOD

Каталожный номер:48C3402

Комплект:1

Примечание:

№ на схеме:5

Наименование:BEAM

Каталожный номер:32D2050

Комплект:1

Примечание:

№ на схеме:6

Наименование:UPRIGHT

Каталожный номер:48C3382

Комплект:1

Примечание:

№ на схеме:7

Наименование:COVER

Каталожный номер:36D1261

Комплект:1

Примечание:

№ на схеме:8

Наименование:BEAM

Каталожный номер:32D2052

Комплект:1

Примечание:

№ на схеме:9

Наименование:BAFFLE

Каталожный номер:48C3388

Комплект:1

Примечание:

№ на схеме:10

Наименование:PLATE

Каталожный номер:00D8184

Комплект:1

Примечание:

№ на схеме:11

Наименование:BAFFLE

Каталожный номер:48C2494

Комплект:1

Примечание:

№ на схеме:12

Наименование:PLATE

Каталожный номер:46D1295

Комплект:1

Примечание:

№ на схеме:13

Наименование:BAFFLE

Каталожный номер:35D1275

Комплект:1

Примечание:

№ на схеме:14

Наименование:BAFFLE

Каталожный номер:35D1250

Комплект:1

Примечание:

№ на схеме:15

Наименование:BAFFLE

Каталожный номер:48C2372

Комплект:1

Примечание:

№ на схеме:16

Наименование:BAFFLE

Каталожный номер:48C3389

Комплект:1

Примечание:

№ на схеме:17

Наименование:BAFFLE

Каталожный номер:48C3390

Комплект:1

Примечание:

№ на схеме:18

Наименование:BAFFLE

Каталожный номер:48C1907

Комплект:1

Примечание:

№ на схеме:19

Наименование:BAFFLE

Каталожный номер:48C3391

Комплект:1

Примечание:

№ на схеме:20

Наименование:BAFFLE

Каталожный номер:48C3392

Комплект:1

Примечание:

№ на схеме:21

Наименование:BAFFLE

Каталожный номер:48C3393

Комплект:1

Примечание:

№ на схеме:22

Наименование:PLATE

Каталожный номер:99A0758

Комплект:1

Примечание:

№ на схеме:23

Наименование:SPONGE

Каталожный номер:85A3360

Комплект:1

Примечание:

№ на схеме:24

Наименование:BAFFLE

Каталожный номер:48C3406

Комплект:1

Примечание:

№ на схеме:25

Наименование:BAFFLE

Каталожный номер:48C3405

Комплект:1

Примечание:

№ на схеме:26

Наименование:WASHER

Каталожный номер:06B0667

Комплект:77

Примечание:12-300HV-DK

№ на схеме:27

Наименование:BOLT

Каталожный номер:00B0427

Комплект:30

Примечание:M12×30-10.9-DK

№ на схеме:28

Наименование:RUBBER WASHER

Каталожный номер:56A3711

Комплект:2

Примечание:

№ на схеме:29

Наименование:STEEL SLEEVE

Каталожный номер:34A4947

Комплект:2

Примечание:

№ на схеме:30

Наименование:WASHER

Каталожный номер:56A4199

Комплект:2

Примечание:EC0000122544_2

№ на схеме:31

Наименование:WASHER

Каталожный номер:06B0668

Комплект:44

Примечание:12-300HV-DK

№ на схеме:32

Наименование:BOLT

Каталожный номер:00B0732

Комплект:87

Примечание:M12×25×10.9-DK
