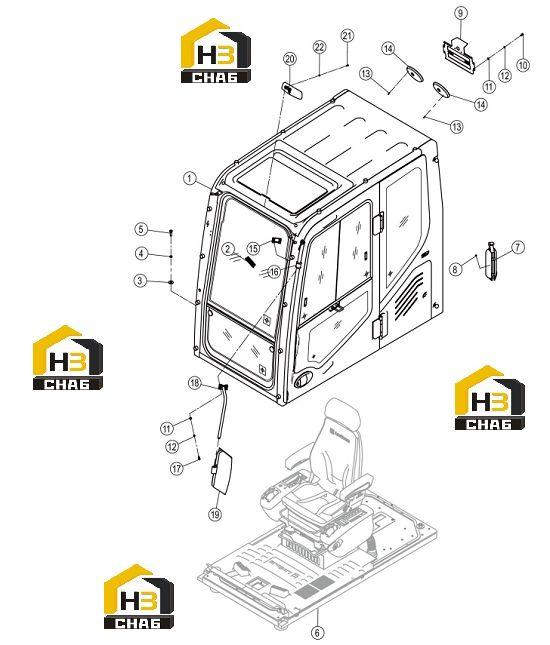

Кабина в сборе 41y0581 000 00

← Кронштейн 22c0670 000 00 Капот двигателя 44y0208 000 00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CAB(WITH DECORATION)

Каталожный номер:47C3690

Комплект:1

Примечание:2016.10.

№ на схеме:2

Наименование:BOOT

Каталожный номер:83A1447

Комплект:1

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0667

Комплект:6

Примечание:12-300HV-DK

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0971

Комплект:6

Примечание:12-DK

№ на схеме:5

Наименование:BOLT

Каталожный номер:00B0429

Комплект:6

Примечание:M12×40-10.9-DK

№ на схеме:6

Наименование:FLOOR PLATE AS

Каталожный номер:47C3828

Комплект:1

Примечание:

№ на схеме:7

Наименование:FIRE EXTINGUISHER

Каталожный номер:47C0535

Комплект:1

Примечание:

№ на схеме:8

Наименование:SCREW

Каталожный номер:04B1382

Комплект:2

Примечание:M4×10-4.8-DK

№ на схеме:9

Наименование:PLATE

Каталожный номер:90A3544

Комплект:1

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:00B1138

Комплект:4

Примечание:M8×16-8.8-DK

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0670

Комплект:6

Примечание:8-300HV-DK

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0969

Комплект:6

Примечание:8-DK

№ на схеме:13

Наименование:SCREW

Каталожный номер:04B1348

Комплект:8

Примечание:ST3.5×16-C-H-DK

№ на схеме:14

Наименование:HORN COVER

Каталожный номер:47C1840

Комплект:2

Примечание:

№ на схеме:15

Наименование:BASE

Каталожный номер:54A0167

Комплект:1

Примечание:

№ на схеме:16

Наименование:BOOT

Каталожный номер:83A1644

Комплект:1

Примечание:

№ на схеме:17

Наименование:SCREW

Каталожный номер:04B1220

Комплект:2

Примечание:M8×35-8.8-DK

№ на схеме:18

Наименование:SUPPORT

Каталожный номер:00D2078

Комплект:1

Примечание:

№ на схеме:19

Наименование:REARVIEW MIRROR

Каталожный номер:47C0110

Комплект:1

Примечание:

№ на схеме:20

Наименование:REARVIEW MIRROR

Каталожный номер:47C0540

Комплект:1

Примечание:

№ на схеме:21

Наименование:SCREW

Каталожный номер:04B1362

Комплект:2

Примечание:M5×16-4.8-DK

№ на схеме:22

Наименование:WASHER

Каталожный номер:06B0954

Комплект:2

Примечание:5-300HV-DK
