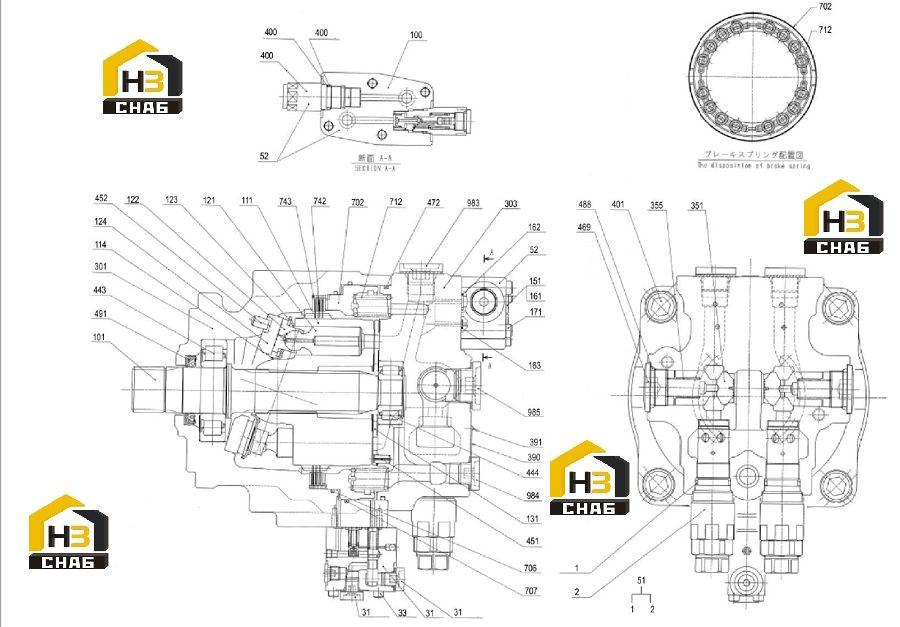

Двигатель поворотные 11c1609 000 00

← Редуктор поворотный 11c1594 000 00 Блок клапанов 15c0061 000 00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-RING

Каталожный номер:12B0749

Комплект:1

Примечание:29.4×3.1

№ на схеме:10

Наименование:PISTON

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:20

Наименование:ASSY VALVE CASING H2

Каталожный номер:12C1337

Комплект:1

Примечание:COMPOSED OF 303X1;451X2

№ на схеме:31

Наименование:TIME DELAY VALVE

Каталожный номер:12C0998

Комплект:1

Примечание:

№ на схеме:33

Наименование:BOLT

Каталожный номер:02B0203

Комплект:3

Примечание:

№ на схеме:51

Наименование:RELIEF VALVE

Каталожный номер:12C1360

Комплект:2

Примечание:

№ на схеме:80

Наименование:SEAL KIT

Каталожный номер:34C0775

Комплект:1

Примечание:

№ на схеме:101

Наименование:DRIVE SHAFT

Каталожный номер:63A0151

Комплект:1

Примечание:

№ на схеме:111

Наименование:CYLINDER

Каталожный номер:10C0644

Комплект:1

Примечание:

№ на схеме:114

Наименование:PLATE

Каталожный номер:27A0519

Комплект:1

Примечание:

№ на схеме:123

Наименование:PLATE

Каталожный номер:56A0483

Комплект:1

Примечание:

№ на схеме:124

Наименование:SWASH PLATE

Каталожный номер:52A0399

Комплект:1

Примечание:

№ на схеме:131

Наименование:PLATE

Каталожный номер:52A0342

Комплект:1

Примечание:

№ на схеме:301

Наименование:-

Каталожный номер:70A0193

Комплект:1

Примечание:

№ на схеме:351

Наименование:PISTON

Каталожный номер:50A0199

Комплект:2

Примечание:

№ на схеме:355

Наименование:SPRING

Каталожный номер:75A0294

Комплект:1

Примечание:

№ на схеме:390

Наименование:NAMEPLATE

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:391

Наименование:PIN

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:401

Наименование:HEX SCREW

Каталожный номер:04B0518

Комплект:4

Примечание:

№ на схеме:443

Наименование:ROLLER BEARING

Каталожный номер:21B0078

Комплект:1

Примечание:

№ на схеме:444

Наименование:ROLLER BEARING

Каталожный номер:21B0079

Комплект:1

Примечание:

№ на схеме:452

Наименование:PIN

Каталожный номер:60A1215

Комплект:1

Примечание:

№ на схеме:469

Наименование:PLUG

Каталожный номер:03B0868

Комплект:2

Примечание:

№ на схеме:712

Наименование:BRAKE SPRING

Каталожный номер:75A0295

Комплект:16

Примечание:

№ на схеме:742

Наименование:FRICTION DISC

Каталожный номер:56A0484

Комплект:3

Примечание:

№ на схеме:743

Наименование:BAFFLE

Каталожный номер:56A0485

Комплект:4

Примечание:

№ на схеме:983

Наименование:PLUG

Каталожный номер:05A0379

Комплект:2

Примечание:

№ на схеме:984

Наименование:PLUG

Каталожный номер:05A0367

Комплект:1

Примечание:

№ на схеме:985

Наименование:PLUG

Каталожный номер:05A1048

Комплект:1

Примечание:
