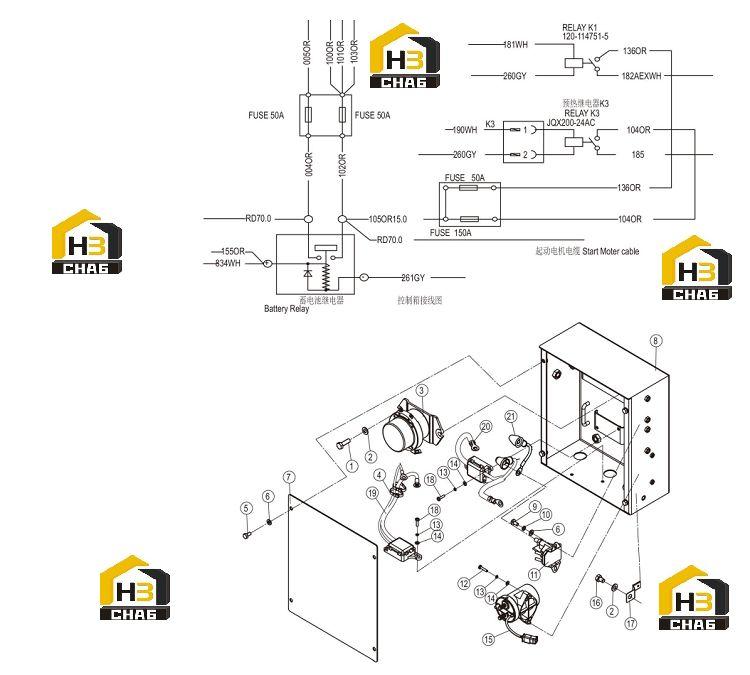

Блок управления в сборе 49c5424 000 00

← Блок предохранителей 08c6005 000 00 Узел релейный 46c6549 000 00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:00B1139

Комплект:2

Примечание:M8×25-8.8-DK

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0670

Комплект:3

Примечание:8-300HV-DK

№ на схеме:3

Наименование:RELAY

Каталожный номер:31B0389

Комплект:1

Примечание:

№ на схеме:4

Наименование:NYLON STRAP

Каталожный номер:37B0004

Комплект:5

Примечание:

№ на схеме:5

Наименование:BOLT

Каталожный номер:00B1135

Комплект:4

Примечание:M6×12-8.8-DK

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0669

Комплект:8

Примечание:6-300HV-DK

№ на схеме:7

Наименование:TANK COVER

Каталожный номер:90A7133

Комплект:1

Примечание:

№ на схеме:8

Наименование:ELECTRONIC CONTROL UNIT

Каталожный номер:04D3691

Комплект:1

Примечание:

№ на схеме:9

Наименование:SCREW

Каталожный номер:04B1366

Комплект:4

Примечание:M6×12-4.8-DK

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0968

Комплект:4

Примечание:6-DK

№ на схеме:11

Наименование:RELAY

Каталожный номер:31B0072

Комплект:2

Примечание:

№ на схеме:12

Наименование:SCREW

Каталожный номер:04B1357

Комплект:2

Примечание:M4×20-4.8-DK

№ на схеме:13

Наименование:WASHER

Каталожный номер:06B0966

Комплект:6

Примечание:4-DK

№ на схеме:14

Наименование:WASHER

Каталожный номер:06B0952

Комплект:6

Примечание:4-300HV-DK

№ на схеме:15

Наименование:RELAY AS

Каталожный номер:46C6549

Комплект:1

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:00B1185

Комплект:1

Примечание:M8×12-8.8-DK

№ на схеме:17

Наименование:INSERT

Каталожный номер:20A8767

Комплект:1

Примечание:

№ на схеме:18

Наименование:SCREW

Каталожный номер:04B1356

Комплект:4

Примечание:M4×16-4.8-DK

№ на схеме:19

Наименование:HARNESS

Каталожный номер:08C6005

Комплект:1

Примечание:

№ на схеме:20

Наименование:HARNESS

Каталожный номер:70C1163

Комплект:1

Примечание:EC0000147147_10

№ на схеме:20

Наименование:HARNESS

Каталожный номер:70C1257

Комплект:1

Примечание:EC0000147147_10

№ на схеме:21

Наименование:HARNESS

Каталожный номер:08C6001

Комплект:1

Примечание:
