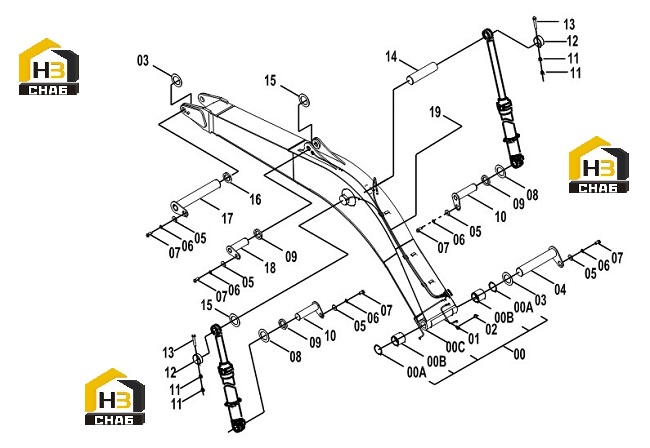

Узел стрелы 32e0866(a)

← Система рабочих устройств 32e0866 000 Рычаг в сборе 32e0866(b) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:00C

Наименование:BOOM

Каталожный номер:21D0567

Комплект:1

Примечание:

№ на схеме:00B

Наименование:BUSHING

Каталожный номер:55A0641

Комплект:2

Примечание:

№ на схеме:00A

Наименование:DUST RING

Каталожный номер:13B0260

Комплект:2

Примечание:

№ на схеме:00

Наименование:BOOM AS

Каталожный номер:43C1491

Комплект:1

Примечание:

№ на схеме:01

Наименование:GREASE FITTING

Каталожный номер:10B0014

Комплект:8

Примечание:

№ на схеме:02

Наименование:BOOT

Каталожный номер:86A0258

Комплект:8

Примечание:

№ на схеме:03

Наименование:SHIM

Каталожный номер:28C0023

Комплект:2

Примечание:

№ на схеме:04

Наименование:PIN

Каталожный номер:11D0633

Комплект:1

Примечание:

№ на схеме:05

Наименование:PLATE

Каталожный номер:12A0487

Комплект:7

Примечание:

№ на схеме:06

Наименование:WASHER

Каталожный номер:06B0016

Комплект:7

Примечание:

№ на схеме:07

Наименование:BOLT

Каталожный номер:00B0231

Комплект:7

Примечание:

№ на схеме:08

Наименование:SHIM

Каталожный номер:28C0024

Комплект:3

Примечание:

№ на схеме:09

Наименование:PLATE

Каталожный номер:15A0695

Комплект:4

Примечание:

№ на схеме:10

Наименование:PIN

Каталожный номер:11D0634

Комплект:2

Примечание:

№ на схеме:11

Наименование:NUT

Каталожный номер:03B0656

Комплект:12

Примечание:

№ на схеме:12

Наименование:SLEEVE

Каталожный номер:55A0268

Комплект:2

Примечание:

№ на схеме:13

Наименование:BOLT

Каталожный номер:01B0496

Комплект:4

Примечание:

№ на схеме:14

Наименование:PIN

Каталожный номер:60A0025

Комплект:1

Примечание:

№ на схеме:15

Наименование:SHIM

Каталожный номер:28C0042

Комплект:3

Примечание:

№ на схеме:16

Наименование:PLATE

Каталожный номер:15A0698

Комплект:1

Примечание:

№ на схеме:17

Наименование:PIN

Каталожный номер:11D0636

Комплект:1

Примечание:

№ на схеме:18

Наименование:PIN

Каталожный номер:11D0635

Комплект:2

Примечание:

№ на схеме:19

Наименование:GREASE LINES

Каталожный номер:00C0392

Комплект:1

Примечание:
