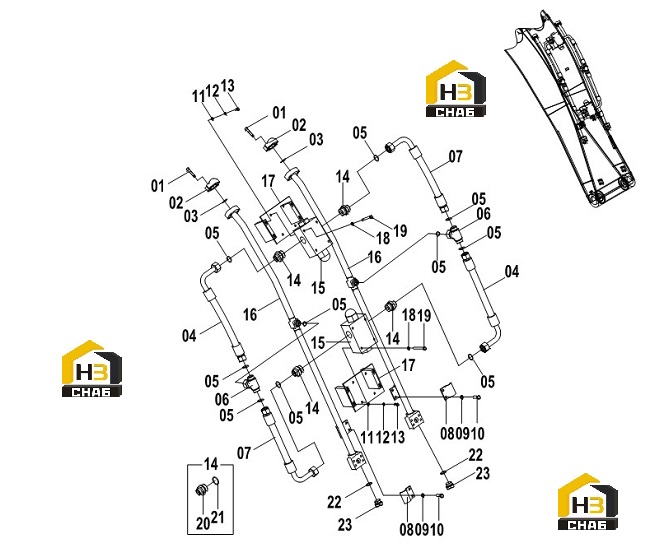

Устройство вспомогательное рабочего трубопровода 11e0487(a)

← Устройство вспомогательное рабочего трубопровода 11e0487 003 Устройство вспомогательное рабочего трубопровода 11e0487(b) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:SCREW

Каталожный номер:04B0671

Комплект:24

Примечание:

№ на схеме:02

Наименование:SPLIT FLANGE

Каталожный номер:04A0268

Комплект:12

Примечание:

№ на схеме:03

Наименование:O-RING

Каталожный номер:12B0445

Комплект:12

Примечание:

№ на схеме:04

Наименование:HOSE AS

Каталожный номер:07C1953

Комплект:2

Примечание:

№ на схеме:05

Наименование:O-RING

Каталожный номер:12B1414

Комплект:2

Примечание:

№ на схеме:06

Наименование:TEE CONNECTOR

Каталожный номер:32C0412

Комплект:2

Примечание:

№ на схеме:07

Наименование:HOSE AS

Каталожный номер:07C1954

Комплект:2

Примечание:

№ на схеме:08

Наименование:CLAMP

Каталожный номер:22A0585

Комплект:12

Примечание:

№ на схеме:09

Наименование:WASHER

Каталожный номер:06B0008

Комплект:20

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:00B0427

Комплект:12

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0005

Комплект:8

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0006

Комплект:8

Примечание:

№ на схеме:13

Наименование:BOLT

Каталожный номер:00B0085

Комплект:8

Примечание:

№ на схеме:14

Наименование:CONNECTOR

Каталожный номер:30C1233

Комплект:4

Примечание:

№ на схеме:15

Наименование:RELIEF VALVE

Каталожный номер:12C1031

Комплект:2

Примечание:

№ на схеме:16

Наименование:TUBE AS

Каталожный номер:02C0654

Комплект:2

Примечание:

№ на схеме:17

Наименование:PLATE

Каталожный номер:13A2192

Комплект:2

Примечание:

№ на схеме:18

Наименование:WASHER

Каталожный номер:06B0002

Комплект:8

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:01B0848

Комплект:8

Примечание:

№ на схеме:20

Наименование:CONNECTOR

Каталожный номер:00A4138

Комплект:4

Примечание:

№ на схеме:21

Наименование:RUBBER WASHER

Каталожный номер:12B1489

Комплект:4

Примечание:

№ на схеме:22

Наименование:O-RING

Каталожный номер:12B0432

Комплект:2

Примечание:

№ на схеме:23

Наименование:PLUG

Каталожный номер:05A0083

Комплект:2

Примечание:
