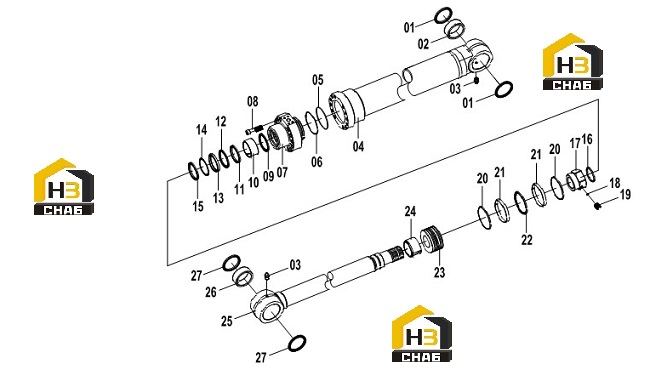

Цилиндр ковшовый 10c0248 000

← Узел трубопроводный рабочего устройства 11e0486(d) Цилиндр штока ковша в сборе 10c0826 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:00

Наименование:SEAL KIT

Каталожный номер:88A0906

Комплект:1

Примечание:

№ на схеме:01

Наименование:RING,WIPER

Каталожный номер:13B0813

Комплект:2

Примечание:

№ на схеме:02

Наименование:BUSHING,PIN

Каталожный номер:55A3423

Комплект:1

Примечание:

№ на схеме:03

Наименование:GREASE FITTING

Каталожный номер:10B0014

Комплект:2

Примечание:

№ на схеме:04

Наименование:TUBE SUBASSY

Каталожный номер:13D0583

Комплект:1

Примечание:

№ на схеме:05

Наименование:O-shaped sealing ring

Каталожный номер:80A0434

Комплект:1

Примечание:

№ на схеме:06

Наименование:BACKUP RING

Каталожный номер:07B0429

Комплект:1

Примечание:

№ на схеме:07

Наименование:HEAD,CYL.

Каталожный номер:53A1131

Комплект:1

Примечание:

№ на схеме:08

Наименование:HEX SCREW

Каталожный номер:04B0717

Комплект:12

Примечание:

№ на схеме:09

Наименование:SNAP RING

Каталожный номер:07B0192

Комплект:1

Примечание:

№ на схеме:10

Наименование:SLIDE BEARING

Каталожный номер:55A1338

Комплект:1

Примечание:

№ на схеме:11

Наименование:BUFFERING RING

Каталожный номер:55A3411

Комплект:1

Примечание:

№ на схеме:12

Наименование:SEAL RING

Каталожный номер:12B1524

Комплект:1

Примечание:

№ на схеме:13

Наименование:RING,BACK-UP

Каталожный номер:07B0433

Комплект:1

Примечание:

№ на схеме:14

Наименование:DUST RING

Каталожный номер:13B0812

Комплект:1

Примечание:

№ на схеме:15

Наименование:RING,BACK-UP

Каталожный номер:07B0432

Комплект:1

Примечание:

№ на схеме:16

Наименование:GASKET

Каталожный номер:07B0431

Комплект:1

Примечание:

№ на схеме:17

Наименование:NUT

Каталожный номер:03B1278

Комплект:1

Примечание:

№ на схеме:18

Наименование:STEEL BALL

Каталожный номер:20B0159

Комплект:1

Примечание:

№ на схеме:19

Наименование:HEX SCREW

Каталожный номер:04B0718

Комплект:1

Примечание:

№ на схеме:20

Наименование:WIPER RING

Каталожный номер:83A0470

Комплект:2

Примечание:

№ на схеме:21

Наименование:RING

Каталожный номер:83A0471

Комплект:2

Примечание:

№ на схеме:22

Наименование:SEAL RING

Каталожный номер:12B1525

Комплект:1

Примечание:

№ на схеме:23

Наименование:PISTON

Каталожный номер:50A0423

Комплект:1

Примечание:

№ на схеме:24

Наименование:RING,CUSHION

Каталожный номер:55A3422

Комплект:1

Примечание:

№ на схеме:25

Наименование:ROD AS

Каталожный номер:14D0143

Комплект:1

Примечание:

№ на схеме:26

Наименование:BUSHING,PIN

Каталожный номер:55A3421

Комплект:1

Примечание:

№ на схеме:27

Наименование:DUST RING

Каталожный номер:12B1300

Комплект:2

Примечание:
