Трубопроводы системы охлаждения 00e0537(k)

Трубопроводы системы охлаждения 00e0537(k)

← Топливопровод 00e0537(j) Резервуар вспомогательный 00e0537(l) →

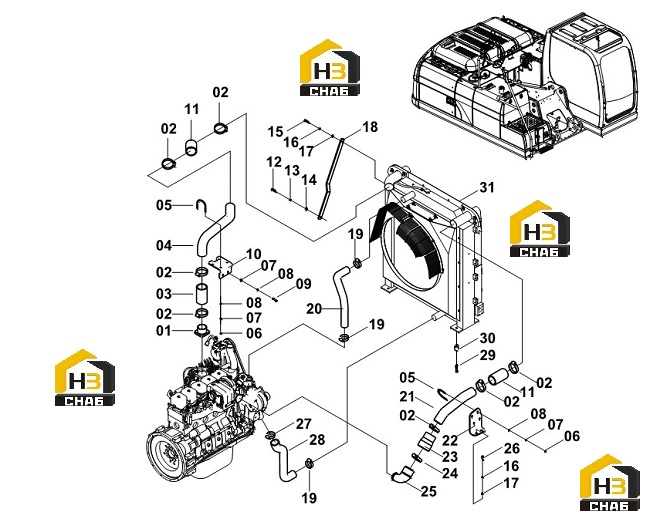

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:HOSE
Каталожный номер:72A0759
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:T-CLAMP
Каталожный номер:09C0772
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:HOSE
Каталожный номер:30A0461
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:PIPE
Каталожный номер:38A1473
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:RETAINING RING
Каталожный номер:26A0515
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:NUT
Каталожный номер:03B0021
Комплект:26
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:WASHER
Каталожный номер:06B0006
Комплект:32
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:WASHER
Каталожный номер:06B0005
Комплект:32
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:BOLT
Каталожный номер:00B0085
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BRACKET
Каталожный номер:22A2385
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:HOSE
Каталожный номер:30A0460
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:BOLT
Каталожный номер:00B0035
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:WASHER
Каталожный номер:06B0008
Комплект:31
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:WASHER
Каталожный номер:06B0007
Комплект:28
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:BOLT
Каталожный номер:00B0002
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:WASHER
Каталожный номер:06B0002
Комплект:22
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:WASHER
Каталожный номер:06B0001
Комплект:34
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:DRAWBAR
Каталожный номер:23A7384
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:CLAMP
Каталожный номер:09C0029
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:WATER HOSE
Каталожный номер:32A0684
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:PIPE
Каталожный номер:38A1269
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:BRACKET
Каталожный номер:22A2379
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:HOSE
Каталожный номер:32A0461
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:T-CLAMP
Каталожный номер:09C0774
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:JOINT
Каталожный номер:40C1043
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:BOLT
Каталожный номер:00B0005
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:CLAMP
Каталожный номер:09C0028
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:WATER HOSE
Каталожный номер:30A0744
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:BOLT
Каталожный номер:00B0033
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:BUSHING
Каталожный номер:34A0317
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:RADIATOR GP
Каталожный номер:20C0576
Комплект:1
Примечание:
