Система пилотная гидравлическая 12e0115(g)

Система пилотная гидравлическая 12e0115(g)

← Система пилотная гидравлическая 12e0115(f) Система пилотная гидравлическая 12e0115(h) →

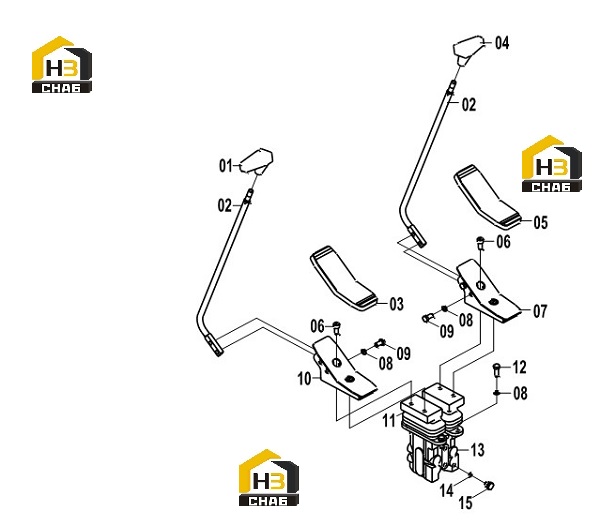

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:HANDLE
Каталожный номер:35C0853
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:01
Наименование:HANDLE
Каталожный номер:35C0022
Комплект:1
Примечание:35C0853
0 ₽
шт
№ на схеме:02
Наименование:CONTROL LEVER
Каталожный номер:16D0913
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:CONTROL LEVER
Каталожный номер:16D0146
Комплект:2
Примечание:16D0913
0 ₽
шт
№ на схеме:03
Наименование:RUBBER SLEEVE
Каталожный номер:84A0984
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:HANDLE
Каталожный номер:35C0853
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:HANDLE
Каталожный номер:35C0024
Комплект:1
Примечание:35C0853
0 ₽
шт
№ на схеме:05
Наименование:RUBBER SLEEVE
Каталожный номер:84A0985
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:SCREW
Каталожный номер:04B0412
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:PEDAL
Каталожный номер:00D4986
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:WASHER
Каталожный номер:06B0002
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:BOLT
Каталожный номер:00B0005
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:PEDAL
Каталожный номер:00D4985
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:COVER
Каталожный номер:10A1142
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:BOLT
Каталожный номер:00B0012
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:PILOT VALVE
Каталожный номер:12C1423
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:O-RING
Каталожный номер:12B0428
Комплект:39
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:PLUG
Каталожный номер:05A0075
Комплект:3
Примечание:
