Сборка каркасной схемы 46c3918(е)

Сборка каркасной схемы 46c3918(е)

← Сборка каркасной схемы 46c3918(d) Сборка каркасной схемы 46c3918(f) →

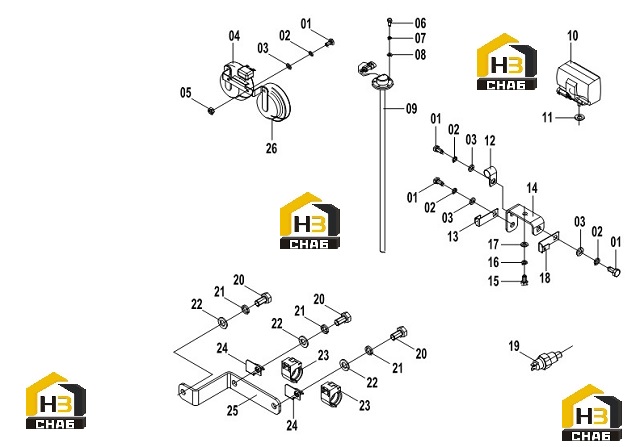

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:BOLT
Каталожный номер:00B0085
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:WASHER
Каталожный номер:06B0006
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:WASHER
Каталожный номер:06B0005
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:HORN
Каталожный номер:38V0001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:NUT
Каталожный номер:03B0021
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:BOLT
Каталожный номер:00B0335
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:WASHER
Каталожный номер:06B0017
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:WASHER
Каталожный номер:06B0066
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:FUEL SENSOR
Каталожный номер:30B0350
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:LIGHT
Каталожный номер:32B0118
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:RUBBER WASHER
Каталожный номер:83A0181
Комплект:1
Примечание:10
0 ₽
шт
№ на схеме:12
Наименование:CLIP
Каталожный номер:20A1852
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:INSERT
Каталожный номер:20A6812
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:MOUNTING PLATE
Каталожный номер:00D4056
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:BOLT
Каталожный номер:00B0022
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:WASHER
Каталожный номер:06B0003
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:WASHER
Каталожный номер:06B0024
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:CLIP
Каталожный номер:20A1853
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:TEMP SENSOR
Каталожный номер:30B0496
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:BOLT
Каталожный номер:00B0005
Комплект:97
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:WASHER
Каталожный номер:06B0002
Комплект:97
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:WASHER
Каталожный номер:06B0001
Комплект:97
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:CLIP
Каталожный номер:88A0831
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:STOP PLATE
Каталожный номер:20A6657
Комплект:17
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:MOUNTING PLATE
Каталожный номер:00D5032
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:HORN
Каталожный номер:38B0154
Комплект:1
Примечание:
