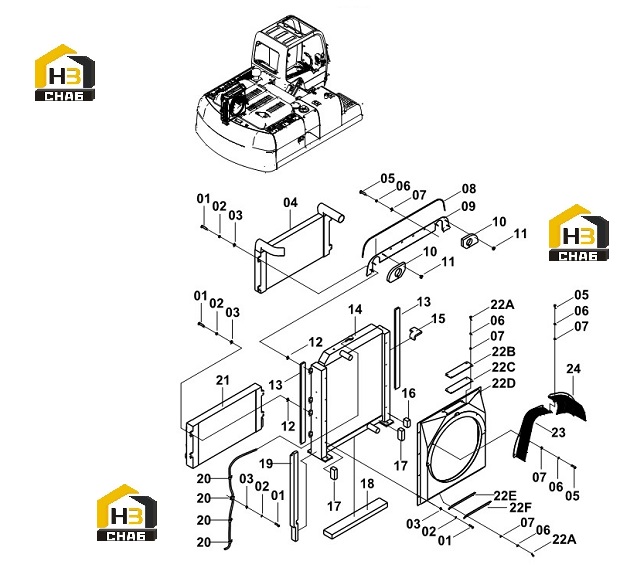

Радиатор в сборе 20c0576 007

← Бак дизельный 21c0431 000 Фильтр воздушный 40c0999 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:BOLT

Каталожный номер:00B0005

Комплект:12

Примечание:

№ на схеме:02

Наименование:WASHER

Каталожный номер:06B0002

Комплект:12

Примечание:

№ на схеме:03

Наименование:WASHER

Каталожный номер:06B0001

Комплект:12

Примечание:

№ на схеме:04

Наименование:AIR COOLER

Каталожный номер:20C0471

Комплект:1

Примечание:

№ на схеме:05

Наименование:BOLT

Каталожный номер:00B0075

Комплект:11

Примечание:

№ на схеме:06

Наименование:WASHER

Каталожный номер:06B0006

Комплект:11

Примечание:

№ на схеме:07

Наименование:WASHER

Каталожный номер:06B0005

Комплект:11

Примечание:

№ на схеме:08

Наименование:RUBBER STRIP

Каталожный номер:82A0914

Комплект:1

Примечание:

№ на схеме:09

Наименование:BAFFLE

Каталожный номер:45D0658

Комплект:1

Примечание:

№ на схеме:09

Наименование:BAFFLE

Каталожный номер:45D0603

Комплект:1

Примечание:45D0658

№ на схеме:10

Наименование:SPONGE

Каталожный номер:85A2056

Комплект:2

Примечание:

№ на схеме:11

Наименование:FASTENER

Каталожный номер:86A0563

Комплект:6

Примечание:

№ на схеме:11

Наименование:NAIL

Каталожный номер:27A0294

Комплект:6

Примечание:86A0563

№ на схеме:12

Наименование:COLUMNED SPACE

Каталожный номер:51A1348

Комплект:8

Примечание:

№ на схеме:13

Наименование:SPONGE

Каталожный номер:85A1279

Комплект:2

Примечание:

№ на схеме:14

Наименование:WATER RADIATOR

Каталожный номер:20C0648

Комплект:1

Примечание:

№ на схеме:15

Наименование:SPONGE

Каталожный номер:85A2057

Комплект:1

Примечание:

№ на схеме:16

Наименование:SPONGE

Каталожный номер:85A2059

Комплект:1

Примечание:

№ на схеме:17

Наименование:SPONGE

Каталожный номер:85A2060

Комплект:2

Примечание:

№ на схеме:18

Наименование:SPONGE

Каталожный номер:85A0985

Комплект:1

Примечание:

№ на схеме:19

Наименование:SPONGE

Каталожный номер:85A2058

Комплект:1

Примечание:

№ на схеме:20

Наименование:CLAMP

Каталожный номер:09C0156

Комплект:4

Примечание:

№ на схеме:21

Наименование:OIL COOLER

Каталожный номер:20C0622

Комплект:1

Примечание:

№ на схеме:22F

Наименование:COVER

Каталожный номер:10A4736

Комплект:1

Примечание:

№ на схеме:22E

Наименование:RUBBER PLATE

Каталожный номер:82A0881

Комплект:1

Примечание:

№ на схеме:22D

Наименование:SHROUD

Каталожный номер:45D0543

Комплект:1

Примечание:

№ на схеме:22C

Наименование:RUBBER PLATE

Каталожный номер:82A0822

Комплект:1

Примечание:

№ на схеме:22B

Наименование:COVER

Каталожный номер:10A4336

Комплект:1

Примечание:

№ на схеме:22A

Наименование:BOLT

Каталожный номер:00B0085

Комплект:8

Примечание:

№ на схеме:22

Наименование:SHROUD

Каталожный номер:40C1531

Комплект:1

Примечание:

№ на схеме:23

Наименование:SHIELD-LH

Каталожный номер:45D0452

Комплект:1

Примечание:

№ на схеме:24

Наименование:SHIELD-RH

Каталожный номер:45D0542

Комплект:1

Примечание:
