Проводка двигателя 46c3922(b)

Проводка двигателя 46c3922(b)

← Проводка двигателя 46c3922(a) Проводка двигателя 46c3922(с) →

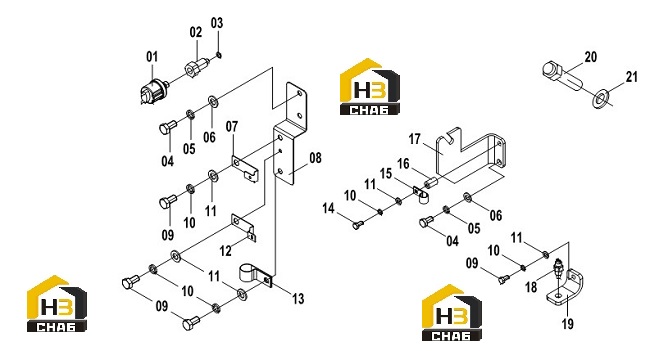

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:ENGINE OIL PRESSURE SENSOR
Каталожный номер:30B0488
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:CONNECTOR
Каталожный номер:00A4181
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:O-RING
Каталожный номер:12B1367
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:BOLT
Каталожный номер:00B0011
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:WASHER
Каталожный номер:06B0008
Комплект:13
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:WASHER
Каталожный номер:06B0007
Комплект:13
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:INSERT
Каталожный номер:20A6655
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:MOUNTING PLATE
Каталожный номер:00D4050
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:BOLT
Каталожный номер:00B0085
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:06B0006
Комплект:13
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:06B0005
Комплект:13
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:INSERT
Каталожный номер:20A6815
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:CLIP
Каталожный номер:20A1852
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:BOLT
Каталожный номер:00B0297
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:CLIP
Каталожный номер:20A1853
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:PIPE
Каталожный номер:34A0299
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:BEND PLATE
Каталожный номер:22A2782
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:TEMP CONTROL SWITCH
Каталожный номер:30B0271
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:PLATE
Каталожный номер:23A7736
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:REV SENSOR
Каталожный номер:30B0232
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:WASHER
Каталожный номер:06B0016
Комплект:1
Примечание:
