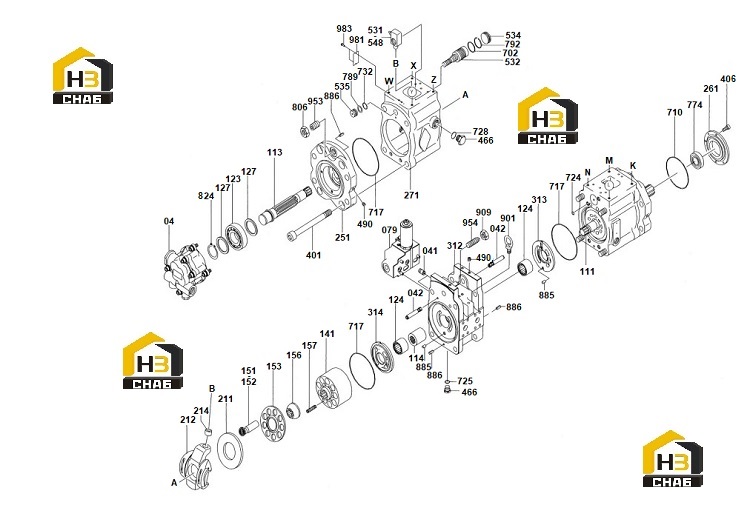

Насос главный в сборе 11c0591 001 (часть 1)

← Комплектующие насоса 11c0590 001 Насос главный в сборе 11c0591 001 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:79

Наименование:PRESSURE REDUCING VALVE

Каталожный номер:12C1366

Комплект:1

Примечание:

№ на схеме:111

Наименование:DRIVE SHAFT

Каталожный номер:62A0126

Комплект:1

Примечание:

№ на схеме:113

Наименование:DRIVE SHAFT

Каталожный номер:62A0127

Комплект:1

Примечание:

№ на схеме:114

Наименование:BUSHING

Каталожный номер:55A1334

Комплект:1

Примечание:

№ на схеме:123

Наименование:BEARING

Каталожный номер:22B0019

Комплект:2

Примечание:

№ на схеме:124

Наименование:BEARING

Каталожный номер:20B0059

Комплект:2

Примечание:

№ на схеме:127

Наименование:SNAP RING

Каталожный номер:07B0189

Комплект:4

Примечание:

№ на схеме:141

Наименование:CYLINDER BODY

Каталожный номер:39A0266

Комплект:2

Примечание:

№ на схеме:151

Наименование:PISTON

Каталожный номер:50A0152

Комплект:18

Примечание:

№ на схеме:152

Наименование:SHOE

Каталожный номер:88A0612

Комплект:18

Примечание:

№ на схеме:153

Наименование:PLATE

Каталожный номер:52A0273

Комплект:2

Примечание:

№ на схеме:156

Наименование:SPHERICAL BUSHING

Каталожный номер:55A0990

Комплект:2

Примечание:

№ на схеме:157

Наименование:SPRING

Каталожный номер:75A0208

Комплект:18

Примечание:

№ на схеме:211

Наименование:SWASH PLATE

Каталожный номер:52A0274

Комплект:2

Примечание:

№ на схеме:212

Наименование:SEAT

Каталожный номер:71A0246

Комплект:2

Примечание:

№ на схеме:214

Наименование:BUSHING

Каталожный номер:55A1339

Комплект:2

Примечание:

№ на схеме:251

Наименование:SUPPORT

Каталожный номер:71A0247

Комплект:2

Примечание:

№ на схеме:261

Наименование:COVER

Каталожный номер:54A0153

Комплект:1

Примечание:

№ на схеме:271

Наименование:PUMP BODY

Каталожный номер:70A0150

Комплект:2

Примечание:

№ на схеме:312

Наименование:VALVE BLOCK

Каталожный номер:78A0123

Комплект:1

Примечание:

№ на схеме:313

Наименование:VALVE PLATE

Каталожный номер:52A0275

Комплект:1

Примечание:

№ на схеме:314

Наименование:VALVE PLATE

Каталожный номер:52A0276

Комплект:1

Примечание:

№ на схеме:401

Наименование:BOLT

Каталожный номер:00B0408

Комплект:8

Примечание:

№ на схеме:406

Наименование:BOLT

Каталожный номер:00B0409

Комплект:4

Примечание:

№ на схеме:466

Наименование:PLUG

Каталожный номер:03B0626

Комплект:2

Примечание:

№ на схеме:468

Наименование:PLUG

Каталожный номер:03B0627

Комплект:4

Примечание:

№ на схеме:490

Наименование:PLUG

Каталожный номер:05A0244

Комплект:18

Примечание:

№ на схеме:531

Наименование:PIN

Каталожный номер:60A0813

Комплект:2

Примечание:

№ на схеме:532

Наименование:SERVO PISTON

Каталожный номер:50A0154

Комплект:2

Примечание:

№ на схеме:534

Наименование:PLUG

Каталожный номер:03B0628

Комплект:2

Примечание:

№ на схеме:535

Наименование:PLUG

Каталожный номер:03B0629

Комплект:2

Примечание:

№ на схеме:541

Наименование:VALVE SEAT

Каталожный номер:52A0660

Комплект:4

Примечание:

№ на схеме:543

Наименование:SLEEVE

Каталожный номер:05A0720

Комплект:2

Примечание:

№ на схеме:544

Наименование:SLEEVE

Каталожный номер:05A0719

Комплект:2

Примечание:

№ на схеме:545

Наименование:STEEL BALL

Каталожный номер:20B0049

Комплект:4

Примечание:

№ на схеме:548

Наименование:FEEDBACK PIN

Каталожный номер:08B0129

Комплект:2

Примечание:

№ на схеме:702

Наименование:O-RING

Каталожный номер:12B0733

Комплект:2

Примечание:

№ на схеме:710

Наименование:O-RING

Каталожный номер:12B0734

Комплект:1

Примечание:
