Линия всасывающая главная 15e0494(е)

Линия всасывающая главная 15e0494(е)

← Линия всасывающая главная 15e0494(d) Линия всасывающая главная 15e0494(f) →

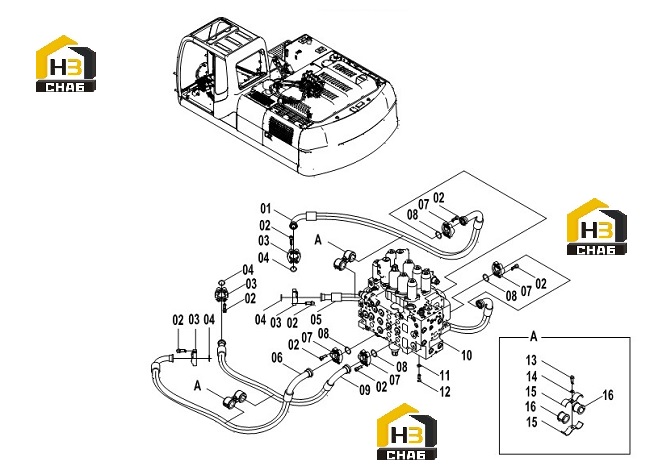

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:HOSE AS
Каталожный номер:06C5164
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:SCREW
Каталожный номер:04B0413
Комплект:80
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:SPLIT FLANGE
Каталожный номер:04A0249
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:O-RING
Каталожный номер:12B0444
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:HOSE AS
Каталожный номер:06C3676
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:HOSE AS
Каталожный номер:06C3673
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:SPLIT FLANGE
Каталожный номер:04A0250
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:O-RING
Каталожный номер:12B0445
Комплект:21
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:HOSE AS
Каталожный номер:06C3675
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:MAIN CONTROL VALVE
Каталожный номер:12C2466
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:MAIN CONTROL VALVE
Каталожный номер:12C2158
Комплект:1
Примечание:12C2466
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:06B0008
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:BOLT
Каталожный номер:00B0017
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:BOLT
Каталожный номер:00B0019
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:WASHER
Каталожный номер:06B0001
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:CLAMP
Каталожный номер:20A6571
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Pipe clamp sheath
Каталожный номер:83A0674
Комплект:4
Примечание:
