Кабина 47c1153(с)

Кабина 47c1153(с)

← Кабина 47c1153(b) Кабина 47c1153(d) →

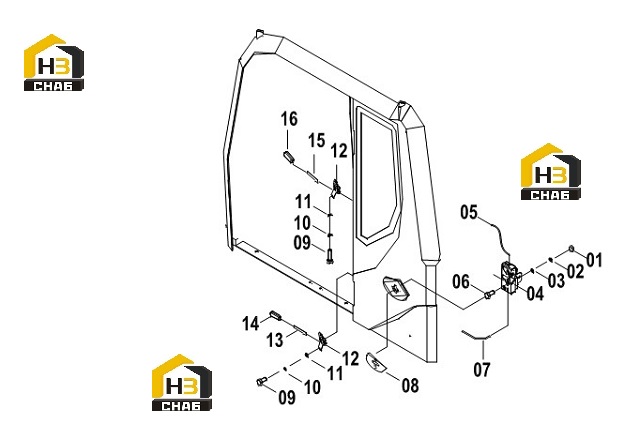

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:NUT
Каталожный номер:03B0053
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:WASHER
Каталожный номер:06B0002
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:WASHER
Каталожный номер:06B0001
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:LOCK
Каталожный номер:38C0097
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:WIRE
Каталожный номер:24C0403
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:SCREW
Каталожный номер:04B0185
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:WIRE
Каталожный номер:24C0404
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:COVER
Каталожный номер:86A0151
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:BOLT
Каталожный номер:00B0007
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:06B0006
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:06B0005
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:BRACKET
Каталожный номер:20A2374
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:ROD
Каталожный номер:20A2375
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:RUBBER BUSHING
Каталожный номер:83A0655
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:ROD
Каталожный номер:20A2373
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:RUBBER BUSHING
Каталожный номер:83A0656
Комплект:1
Примечание:
