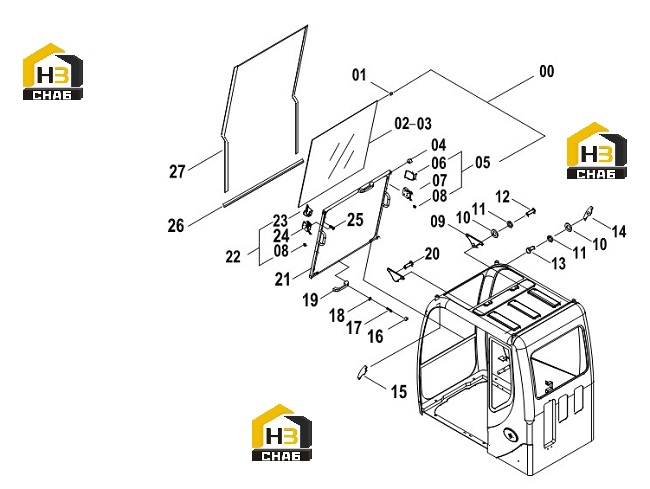

Кабина 47c1153(е)

← Кабина 47c1153(d) Сборка внутренних деталей 47c1154 001 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:00

Наименование:FRONT WINDOW AS

Каталожный номер:47C0393

Комплект:1

Примечание:

№ на схеме:01

Наименование:BLOCK

Каталожный номер:84A0962

Комплект:2

Примечание:

№ на схеме:02

Наименование:GLASS

Каталожный номер:87A0146

Комплект:1

Примечание:

№ на схеме:03

Наименование:SEAL

Каталожный номер:42B0005

Комплект:1

Примечание:

№ на схеме:04

Наименование:ROLLER

Каталожный номер:84A0534

Комплект:4

Примечание:

№ на схеме:05

Наименование:LOCK

Каталожный номер:38C0119

Комплект:1

Примечание:

№ на схеме:06

Наименование:COVER

Каталожный номер:86A0351

Комплект:1

Примечание:

№ на схеме:07

Наименование:LOCK

Каталожный номер:38C0133

Комплект:1

Примечание:

№ на схеме:08

Наименование:COVER

Каталожный номер:86A0352

Комплект:2

Примечание:

№ на схеме:09

Наименование:LOCK HOOK

Каталожный номер:38C0213

Комплект:2

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0005

Комплект:8

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0006

Комплект:8

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:00B0007

Комплект:4

Примечание:

№ на схеме:13

Наименование:BOLT

Каталожный номер:00B0026

Комплект:4

Примечание:

№ на схеме:14

Наименование:HOOK

Каталожный номер:38C0211

Комплект:1

Примечание:

№ на схеме:15

Наименование:HOOK

Каталожный номер:38C0212

Комплект:1

Примечание:

№ на схеме:16

Наименование:PLUG

Каталожный номер:86A0395

Комплект:4

Примечание:

№ на схеме:17

Наименование:SCREW

Каталожный номер:04B0005

Комплект:4

Примечание:

№ на схеме:18

Наименование:WASHER

Каталожный номер:06B0024

Комплект:4

Примечание:

№ на схеме:19

Наименование:HANDLE

Каталожный номер:85A0060

Комплект:2

Примечание:

№ на схеме:20

Наименование:SCREW

Каталожный номер:04B0218

Комплект:4

Примечание:

№ на схеме:21

Наименование:FRAME

Каталожный номер:23D0735

Комплект:1

Примечание:

№ на схеме:22

Наименование:LOCK

Каталожный номер:38C0118

Комплект:1

Примечание:

№ на схеме:23

Наименование:CAP

Каталожный номер:86A0350

Комплект:1

Примечание:

№ на схеме:24

Наименование:LOCK

Каталожный номер:38C0134

Комплект:1

Примечание:

№ на схеме:25

Наименование:BOLT

Каталожный номер:00B0056

Комплект:4

Примечание:

№ на схеме:26

Наименование:SEAL

Каталожный номер:84A0353

Комплект:1

Примечание:

№ на схеме:27

Наименование:SEAL

Каталожный номер:84A0356

Комплект:1

Примечание:
