Узел трубопроводный цилиндра стрелы 11e0543(d)

← Узел трубопроводный цилиндра стрелы 11e0543(с) Трубопровод платформы вспомогательного устройства 15e1117 000 →

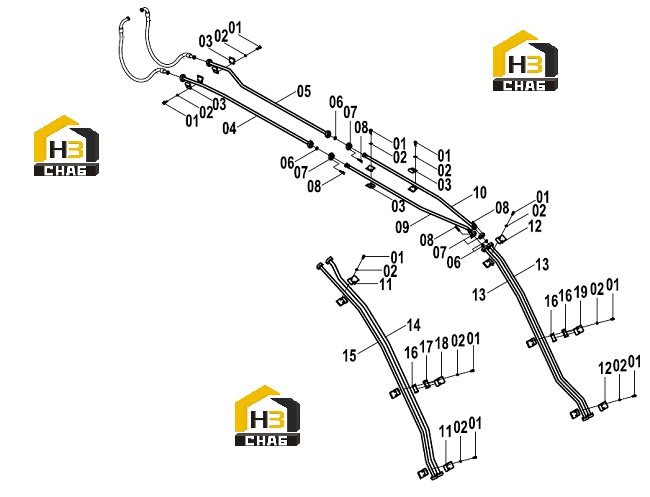

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:BOLT

Каталожный номер:00B0429

Комплект:20

Примечание:

№ на схеме:02

Наименование:WASHER

Каталожный номер:06B0008

Комплект:20

Примечание:12

№ на схеме:03

Наименование:CLAMP

Каталожный номер:22A0493

Комплект:8

Примечание:

№ на схеме:04

Наименование:TUBE AS

Каталожный номер:10D3326

Комплект:1

Примечание:

№ на схеме:05

Наименование:TUBE AS

Каталожный номер:10D3325

Комплект:1

Примечание:

№ на схеме:06

Наименование:O-RING

Каталожный номер:12B0444

Комплект:4

Примечание:

№ на схеме:07

Наименование:SPLIT FLANGE

Каталожный номер:04A0252

Комплект:17

Примечание:

№ на схеме:08

Наименование:SCREW

Каталожный номер:04B0670

Комплект:44

Примечание:

№ на схеме:09

Наименование:TUBE AS

Каталожный номер:10D3327

Комплект:1

Примечание:

№ на схеме:10

Наименование:TUBE AS

Каталожный номер:10D3328

Комплект:1

Примечание:

№ на схеме:11

Наименование:CLAMP

Каталожный номер:22A0495

Комплект:4

Примечание:

№ на схеме:12

Наименование:CLAMP

Каталожный номер:22A0494

Комплект:4

Примечание:

№ на схеме:13

Наименование:TUBE AS

Каталожный номер:02C0635

Комплект:2

Примечание:

№ на схеме:14

Наименование:TUBE AS

Каталожный номер:02C0636

Комплект:1

Примечание:

№ на схеме:15

Наименование:TUBE AS

Каталожный номер:02C0634

Комплект:1

Примечание:

№ на схеме:16

Наименование:BOOT

Каталожный номер:83A0701

Комплект:3

Примечание:

№ на схеме:17

Наименование:RUBBER BUSHING

Каталожный номер:83A0702

Комплект:1

Примечание:

№ на схеме:18

Наименование:CLAMP

Каталожный номер:22A2145

Комплект:2

Примечание:

№ на схеме:19

Наименование:CLAMP

Каталожный номер:22A2146

Комплект:2

Примечание:
