Узел трубопроводный ковшового штока цилиндра 11e0543(b)

Узел трубопроводный ковшового штока цилиндра 11e0543(b)

← Узел трубопроводный ковшового цилиндра 11e0543(a) Узел трубопроводный цилиндра стрелы 11e0543(с) →

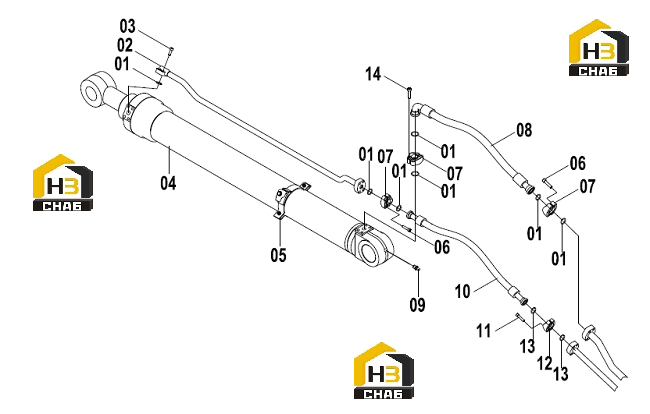

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:O-RING
Каталожный номер:12B0445
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:TUBE AS
Каталожный номер:02C0584
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:SCREW
Каталожный номер:04B0430
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:ARM CYLINDER
Каталожный номер:10C1853
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:CLAMP
Каталожный номер:09C0335
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:SCREW
Каталожный номер:04B0671
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:SPLIT FLANGE
Каталожный номер:04A0268
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:HOSE AS
Каталожный номер:07C1784
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:GREASE FITTING
Каталожный номер:10B0014
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:HOSE AS
Каталожный номер:06C5074
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:SCREW
Каталожный номер:04B0670
Комплект:44
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:SPLIT FLANGE
Каталожный номер:04A0252
Комплект:17
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:O-RING
Каталожный номер:12B0444
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:SCREW
Каталожный номер:04B0703
Комплект:4
Примечание:
